Описание:

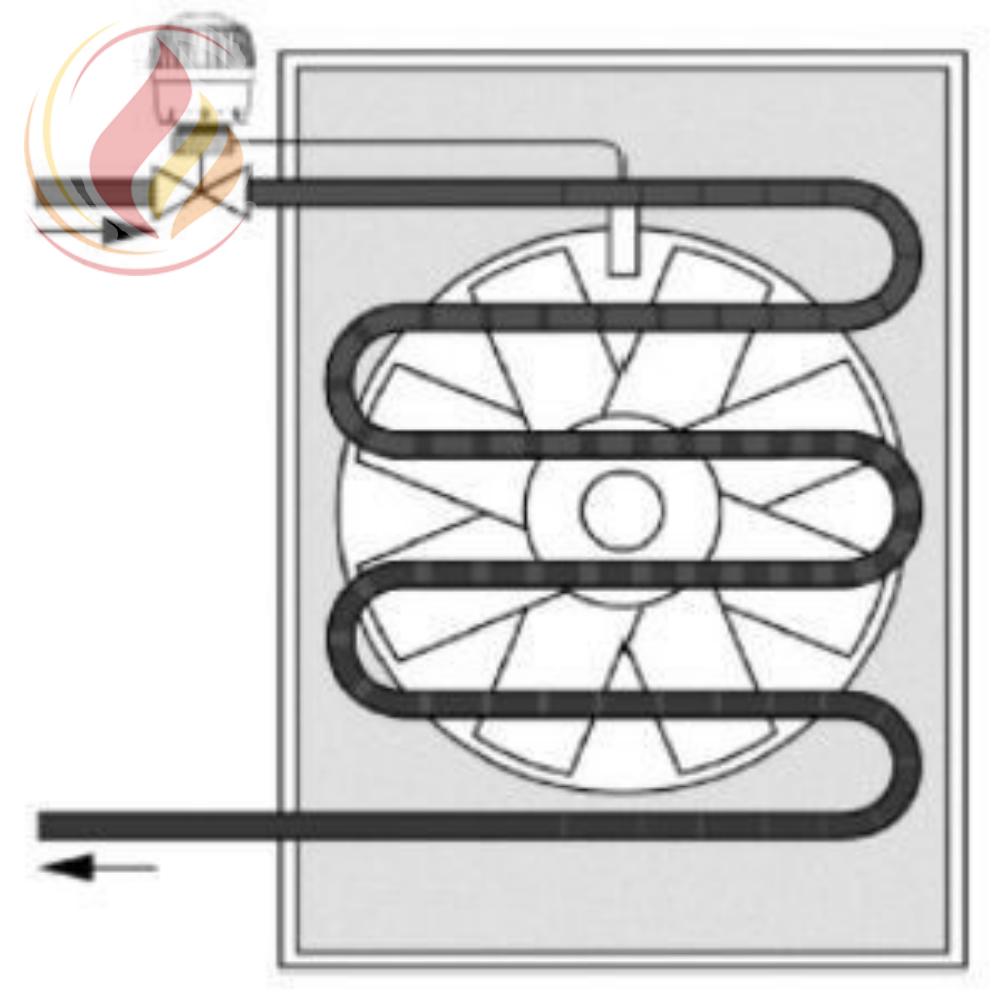

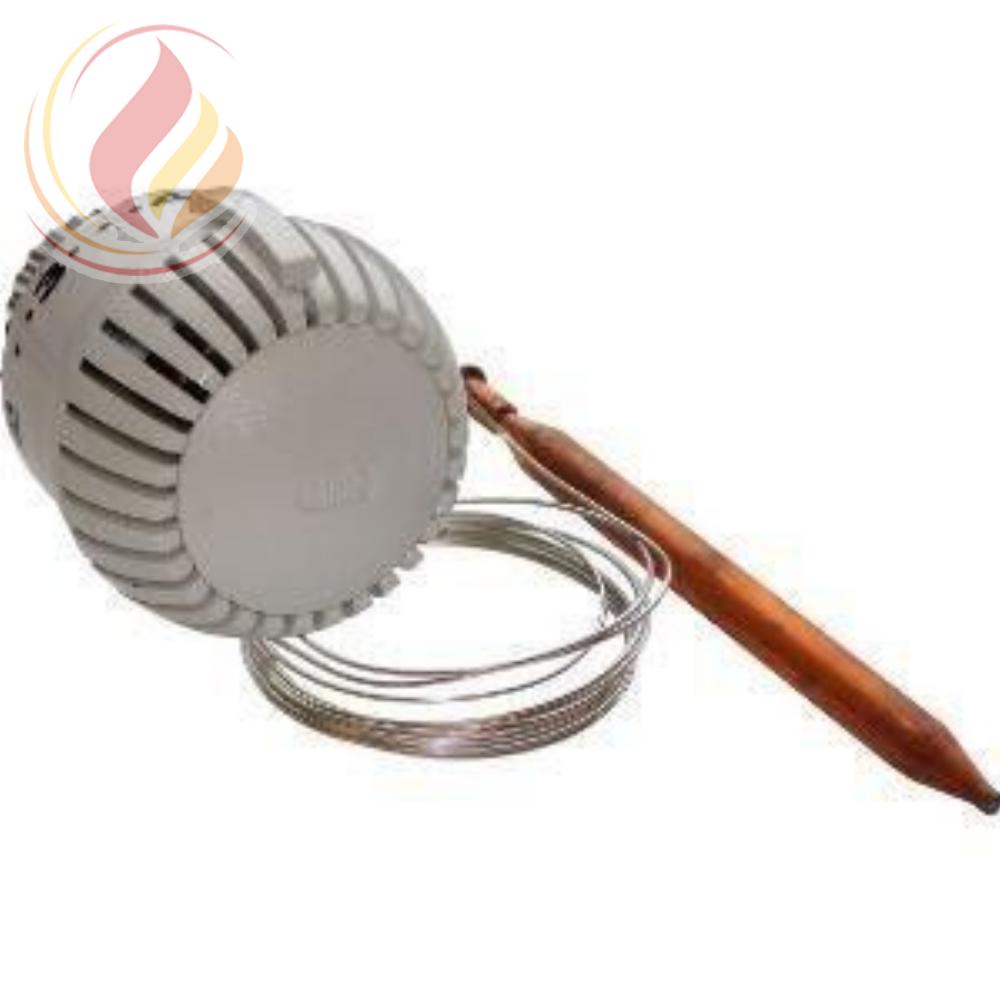

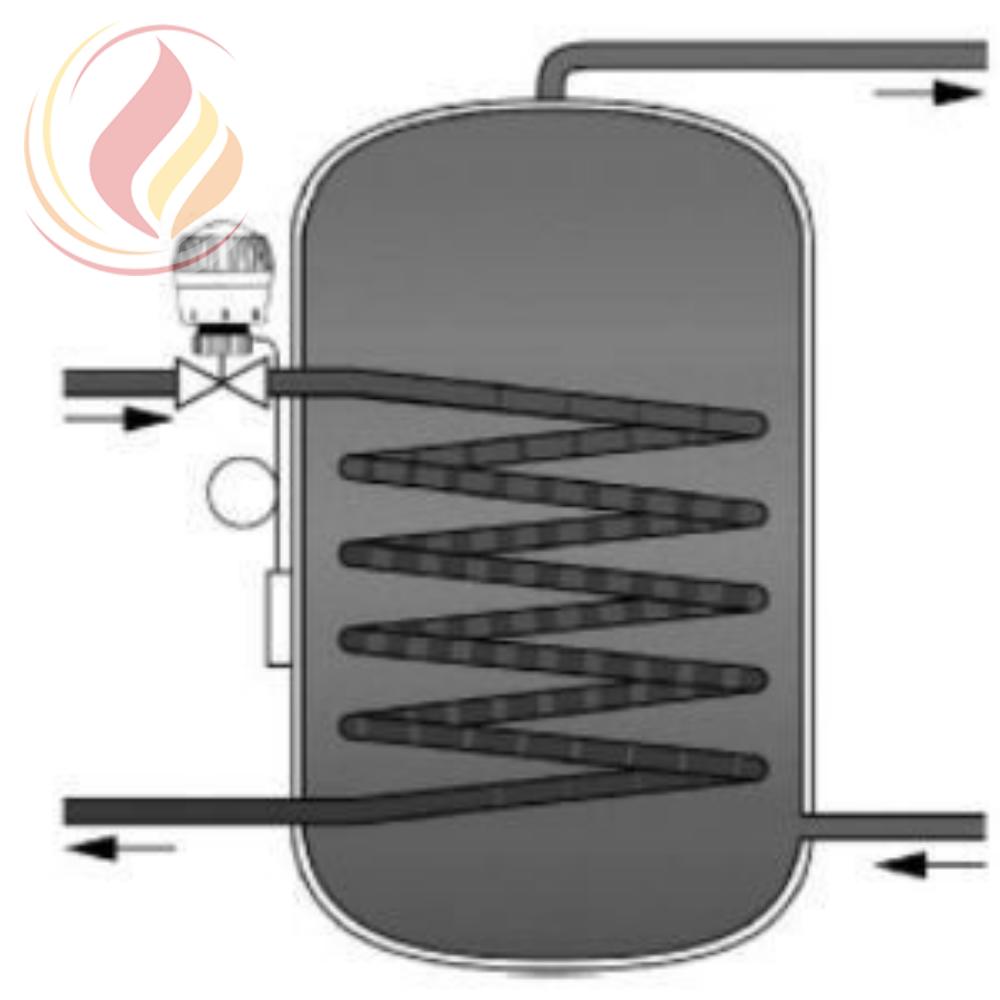

Антивандальная термоголовка Honeywell T750120 с выносным термобалоном (жидкостной чувствительный элемент) капилярная трубка 2 мПримеры применения термоголовок Honeywell T750120 на рисунках.
Термоголовка Honeywell T750120 с соединительной резьбой М30 х 1,5 применимы для всех термоститических радиаторных клапанов и вставок компании Honeywell, а также для других радиаторных терморегулируемых клапанов и вставок с резьбовым соединением М30 х 1.5 и с величиной закрытого хода 11,5 мм.
КОНСТРУКЦИЯ
В состав термостатической головки входят:
• Маховичок с крышкой и патроном
• Выносной датчик
• Узел штока
• Присоединительная гайка
МАТЕРИАЛЫ
• Маховичок и крышка изготовлены из белого пластика RAL 9010
• Патрон изготовлен из черного пластика
• Опорный каркас датчика и узел штока изготовлены из пластика
• Датчик заполнен жидкостью
• Соединительная гайка изготовлена из никелированной латуни
ОСОБЕННОСТИ
• Соответствует Европейскому стандарту EN 215
• С жидкостным чувствительным элементом.
• Модуль Memory-Clip обеспечивает зрительную индикацию выбранного значения задания.
• Предусмотрена возможность блокировок, а также ограничения и сужения диапазона заданий
• Соответствует первым требованиям Германского Федерального ведомства по оборонным поставкам TL 4520-014, класс 2.
• Испытан на ударостойкость и одобрен Германским Федеральным ведомством по гражданской обороне для использования в убежищах.
| Рабочая температура макс. | 130С | ||
| Перепад давления макс. | 0,3...1 бар, зависит от | ||
| используемого клапана ТРВ | |||
| Подключение | М30 х 1,5 | ||
| Диапазон значений заданий | *- 2...7 | ||
| Диапазон температуры | от 20 до 70°С при номинальном расходе | ||
| Длина закрытого хода | 11,5 мм |
ПРИМЕЧАНИЕ: При использовании головки T750120 пропорциональный диапазон диаграммы расхода термостатического крапана должен быть умножен на 2.
ПРИМЕР: Если значение kv клапана равно 0.45 для пропорционального диапазона 2К при использовании обычного термостата, то при использовании головки T750120 значение kv равно 0.45 при диапазоне 4К.
