Описание:

Термостатическая головка 1742100 HERZ с накладным датчиком

-это автономный пропорциональный регулятор прямого действия, работающий без наружного питания и используемый для регулирования или ограничения температуры в бойлере, контуре отопления или тепловентиляторе.

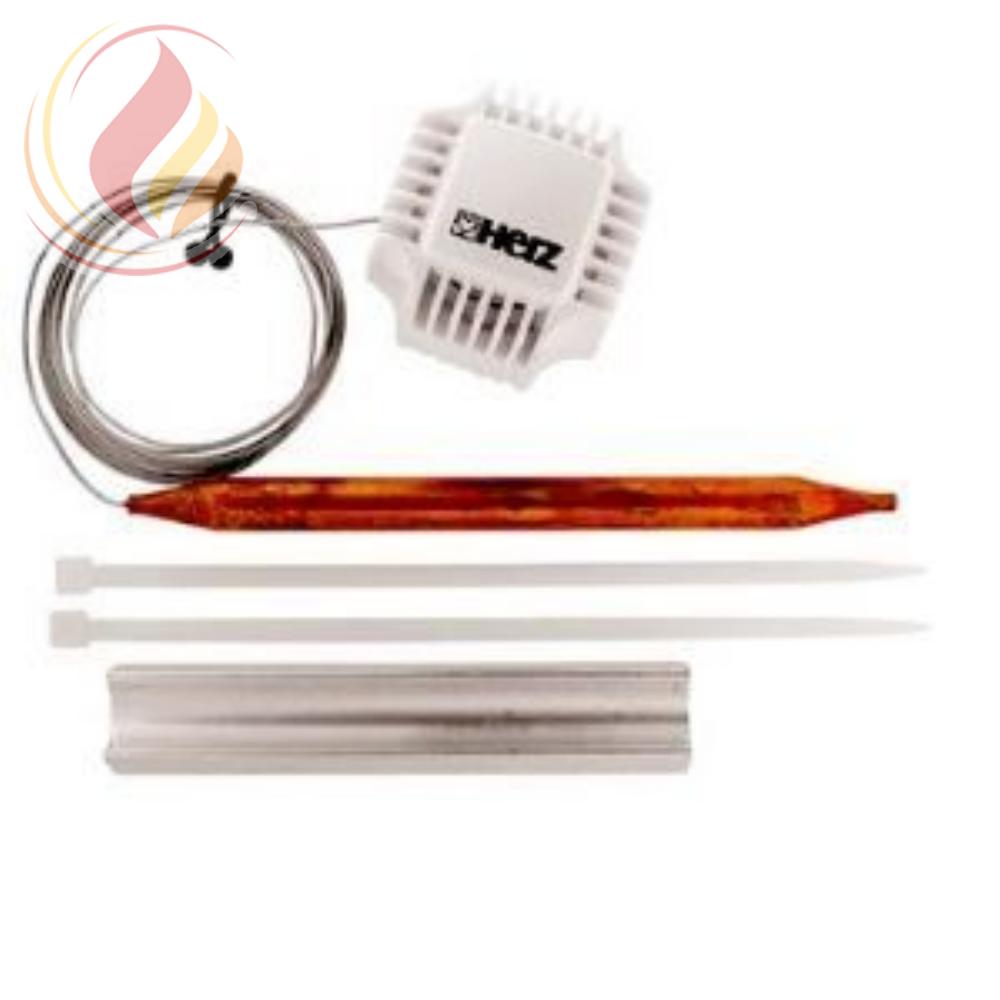

Состоит из головки с жидкостным датчиком, капиллярной трубки, накладного датчика и ложемента с хомутами.


ПРИМЕНЕНИЕ

Данная термостатическая головка применяется совместно c клапанами для термостатического регулирования


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

ВНИМАНИЕ!
Для бесшумной работы клапана рекомендуется перепад давления 0,2 Бар

МОНТАЖ И ЭКСПЛУАТАЦИЯ
1.Отвернуть защитный колпачок или ручной привод с буксы термостатического клапана.
2.Термостатическую головку установить в положение „полностью открыто", что соответствует положению „max" (положение поставки). Повернуть термостатическую головку таким образом, чтобы указатель был хорошо виден.
3.Легко затянуть накидную гайку.
4.Проверить функционирование посредством вращения маховичка и установить желаемую температуру. Накладной датчик крепится вместе с ложементом на трубопроводе с помощью хомутов. Он может быть также вставлен во втулку. При этом необходимо обеспечить хороший теплообмен между трубой и датчиком.

У термостатической головки с накладным датчиком изменение объема в датчике передается через капиллярную трубку в сильфон, который, в свою очередь, приводит в движение шпиндель клапана.
Термостатический клапан (исполнительный орган) насосного модуля закрывается при повышении температуры. Шкала температур нанесена непосредственно на маховичке. С ее помощью производится настройка.
