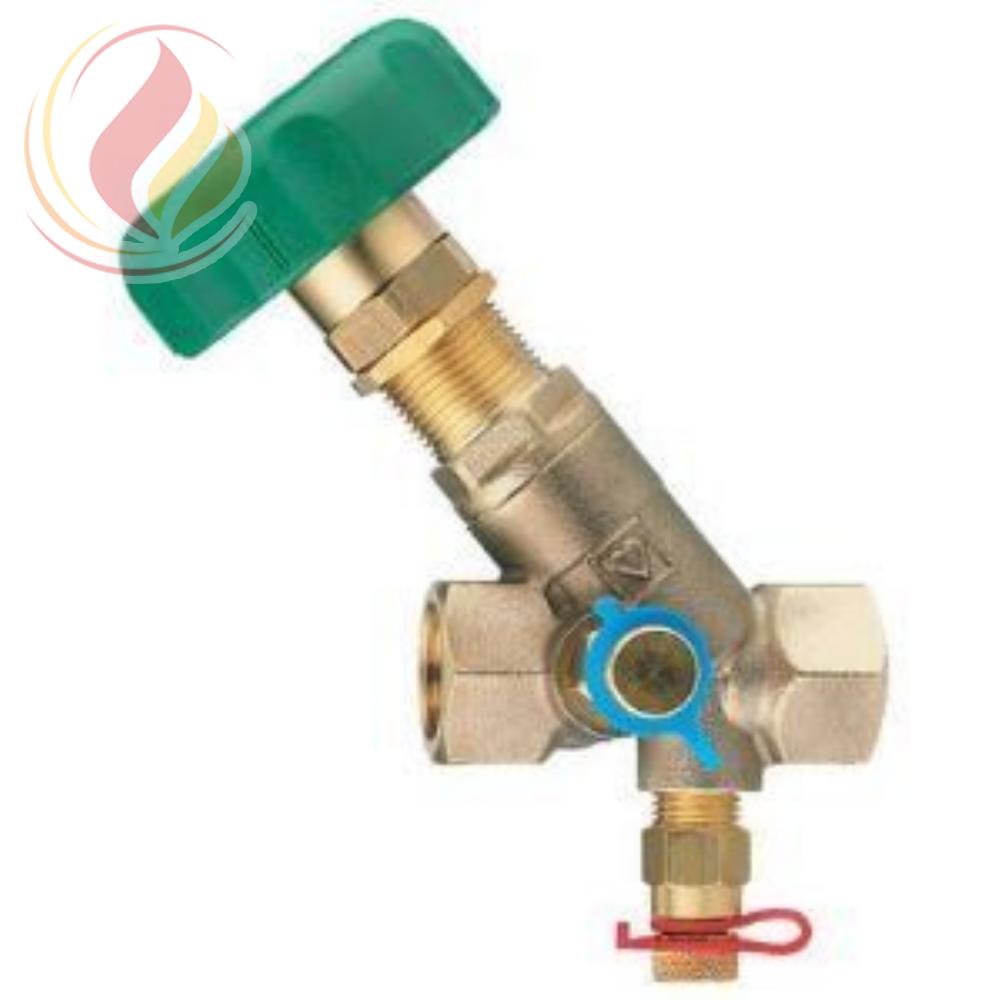

Описание:
| Материал | DZR- латунь. | ||
| Kvs | 11,44 м3/ч | ||
| Макс. рабочая температура: | 85 °C при 10 бар | ||
| Макс. рабочее давление: | 10 бар | ||
| Максимальный перепад давления | 10 бар | ||
| при закрытом клапане | |||
| Диаметр клапана | 32 мм, | ||
| Присоединение труб | 1 1/4" вр-вр | ||
| Уплотнение шпинделя | двойным кольцом (O-Ring). |
МОНТАЖ И ЭКСПЛУАТАЦИЯ
- При монтаже соблюсти направление потока в соответствии со стрелкой на корпусе. Специальный инструмент не требуется.
- Монтируется в любом положении
- Установлены 2 измерительных клапана 0284 HERZ
ПРОЦЕСС ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ
1. Закрыть вентиль.
2. Ослабить фиксирующую гайку.
3. Вращая втулку, установите нужное значение на шкале шпинделя. Возможные значения настройки Вы найдете в диаграммах.
4. Закрепите втулку на нужном значении с помощью фиксирующей гайки.
Внимание! Во время процесса настройки клапан должен оставаться закрытым!
