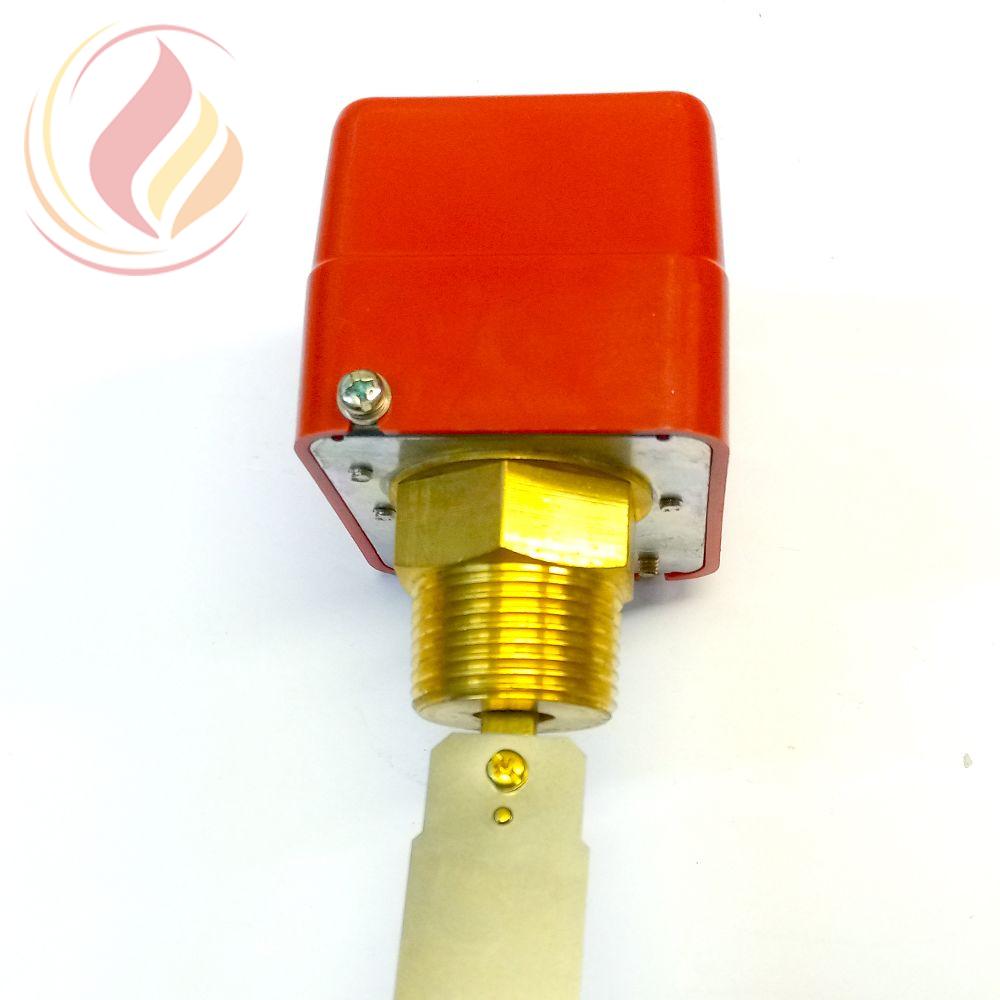

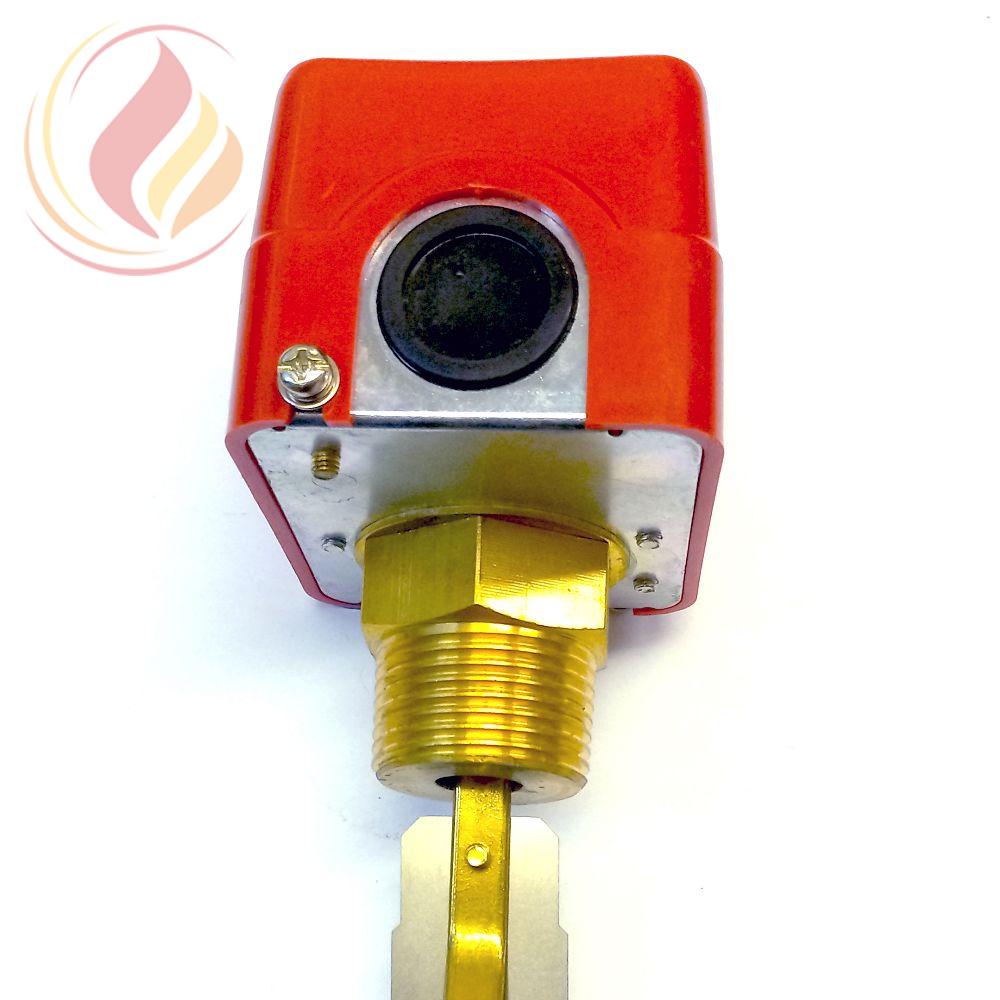

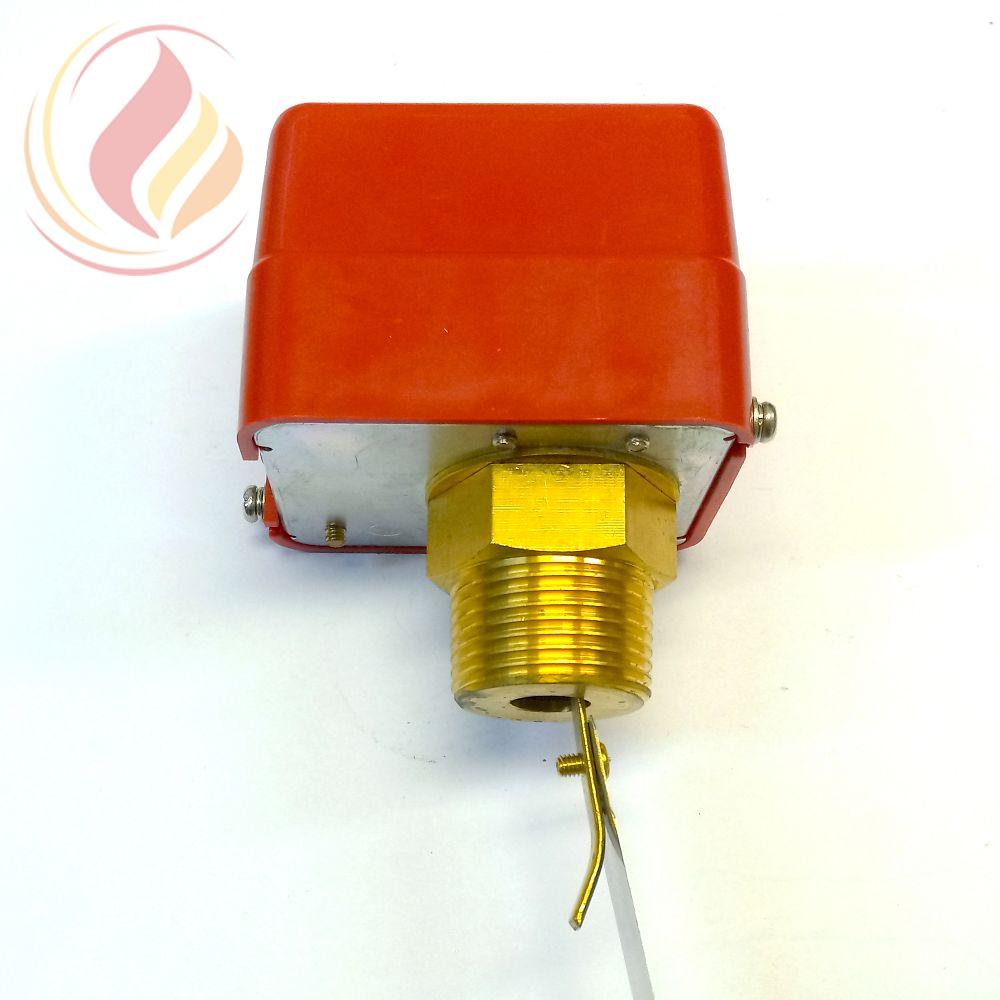

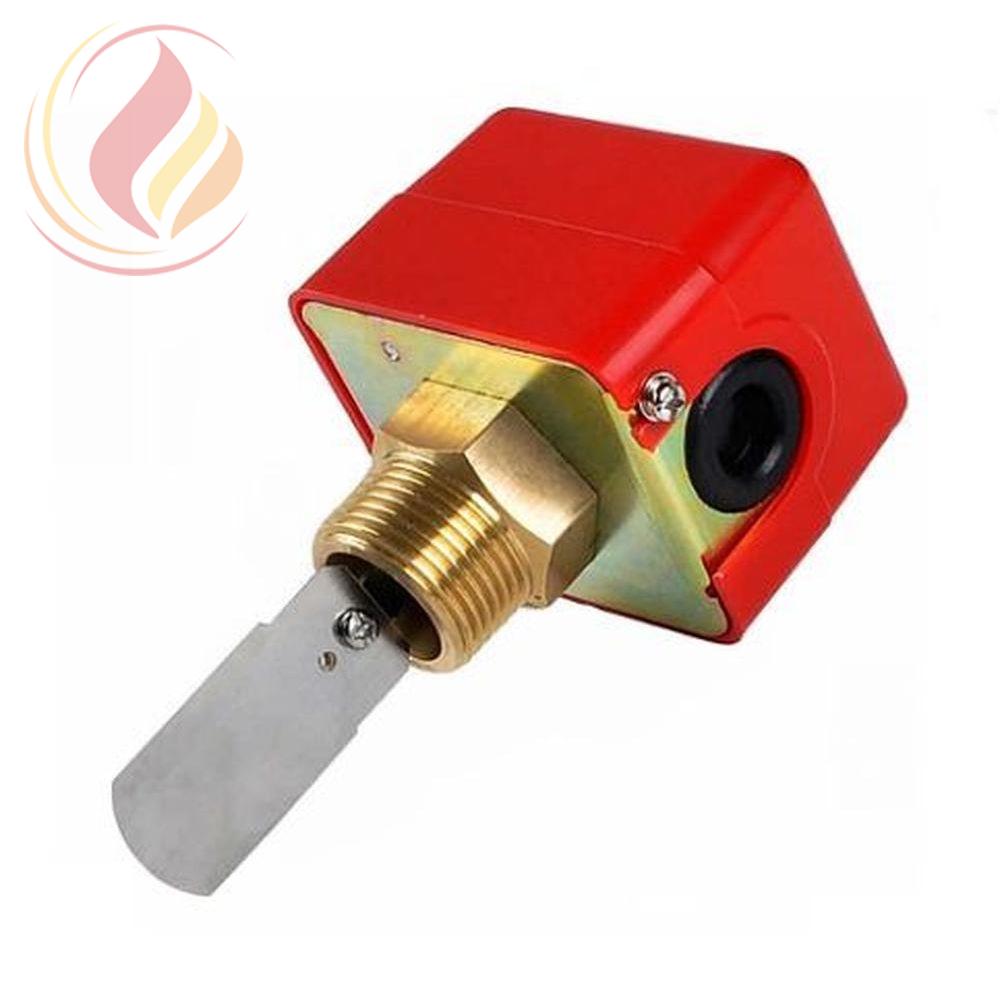

Запчасти и комплектующие TERMICUS - 20092 HFS20 Реле потока, DN20, 230В, PN10

Описание:

Реле потока HFS-20

с возможностью настройки расхода

ПРИМЕНЕНИЕ
Реле потока серии РД используются для воды, растворов гликоля, не агрессивных сред в системах водоснабжения, охлаждения и автоматизации. Заданное значение реле регулируется.

ОСОБЕННОСТИ
Стандартные модели подходят для фреона, жидкости и других не агрессивных сред. (Допустимая температура жидкости -10...+100 °C)
В комплекте монтажный кронштейн международного стандарта, устанавливается в любом пространственном положении;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Сильфон		медь
Корпус		пластик
Максимальное статическое давление, кг/см2		16
Температура окружающей среды, °C		0...+60
Максимальная температура жидкости, °C		-10...+100
Номинальное напряжение, В		230
Максимальный ток коммутации, А		15
Подключение к электросети		винтовые клеммы
Тип переключателя		SPDT
Подключение к трубам резьбовое , G		3/4”, наружная резьба

МОНТАЖ
Реле потока может быть установлен в горизонтальном трубопроводе или вертикальном трубопроводе. Реле потока монтируется на прямом участке, длиной не менее 10 диаметров трубы.

НАСТРОЙКА
1. Снимите крышку реле
2. Для увеличения расхода, поверните регулировочный винт по часовой стрелке
3. Для снижения расхода, поверните регулировочный винт против часовой стрелки.
