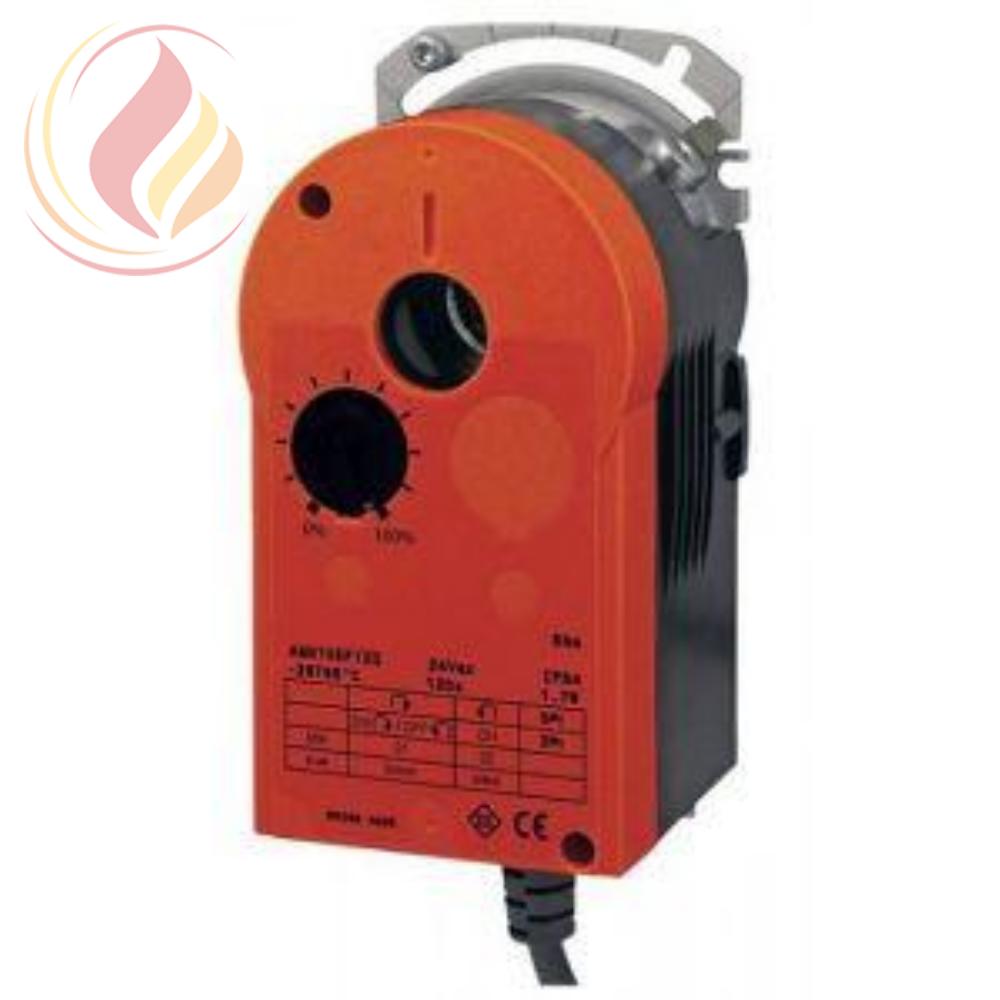

Описание:
| Напряжение питания, В~ | 24 ±20%, 51...60 Гц | ||
| Напряжение питания, В= | 24 ±20% | ||
| Управляющий сигнал y, В | 0...10, Ri > 100 кОм | ||
| Позиционная обратная связь, В | 0...10, Нагрузка > 10 кОм | ||
| Начальная точка, U0, В | 0 или 10 | ||
| Диапазон управления дельта U, В | 10 | ||
| Диапазон переключения Xsh, мВ | 200 | ||
| Кабель | 1,2 м, 5х0,5мм2 | ||
| Время рабочего хода, сек | 60/120 | ||
| Угол поворота | 95° | ||
| Стандарт защиты | IP 54 для EN60529 | ||
| Класс изоляции | II для EN60730 | ||
| Рабочая температура окружающей среды, °C | -20...+55 | ||
| Относительная влажность | 5...85%, Без конденсата | ||
| Уровень шума | <30dB (A) | ||
| Масса, кг | 0,7 |
МОНТАЖ И ЭКСПЛУАТАЦИЯ
- Ход привода ограничен углом 95°. Угол поворота может быть ограничен от 0° до 90° и непрерывно регулироваться между 5° и 80°. Предел фиксируется с помощью установочного винта непосредственно на приводе и ограничителя на адаптере самоцентрирующегося шпинделя.
- Когда напряжение подается по проводам на привод, регулирующий шток клапана перемещается в задаваемое положение
- В зависимости от типа соединения (см. схему подключения) привод может использоваться как привод плавного регулирования 0 ... 10 В, двухпозиционный (ОТКРЫТО / ЗАКРЫТ) или трехпозиционный привод с промежуточным положением (ОТКРЫТО / СТОП / ЗАКРЫТ).
Время работы привода можно установить с помощью кодового переключателя в соответствии с требованиями. Можно использовать кодовый переключатель, чтобы выбрать равнопроцентную, линейную или квадратичную характеристику.
- Ручная регулировка выполняется путем отсоединения исполнительного механизма (переключатель рядом c местом ввода кабеля в корпус) и одновременного поворота его с помощью рычага. Положение привода можно определить по по указателю на ручке и шкале на верхней части корпуса привода.
Примечание. После ручной регулировки шарового крана вернуть переключатель в исходное положение.
