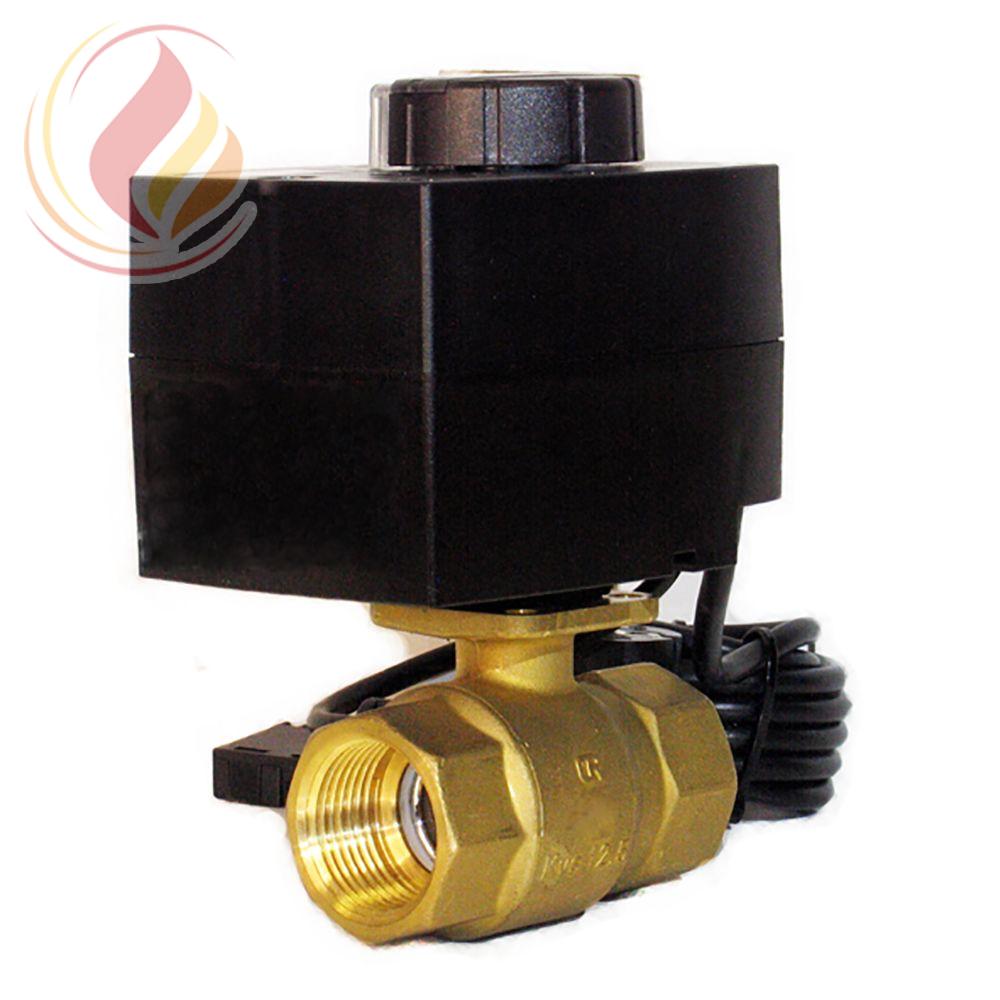

Клапаны термостатические для горячей воды (ГВС) - 22089 TERMICUS AE23V17-25 Регулятор температуры прямого действия электрический, PN40, DN25, +10...+95°С, Kvs 12,5 м3/час, 230В, IP42, с выносным датчиком

Цена: 24 918,00 р. - цена актуальна

В корзину:

22089   TERMICUS AE23V17-25 Регулятор температуры прямого действия электрический, PN40, DN25, +10...+95°С, Kvs 12,5 м3/час, 230В, IP42, с выносным датчиком
22089   TERMICUS AE23V17-25 Регулятор температуры прямого действия электрический, PN40, DN25, +10...+95°С, Kvs 12,5 м3/час, 230В, IP42, с выносным датчиком



Описание:

Регулятор температуры прямого действия TERMICUS AE23V17-25

с равнопроцентной характеристикой, с электроприводом, выносным датчиком температуры, со встроенным контроллером.

ПРИМЕНЕНИЕ
Регулятор температуры серии TERMICUS AE23V17 могут использоваться для регулирования потоков горячей и холодной воды в небольших системах отопления и охлаждения жилых помещений и в больших коммерческих системах.


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

КЛАПАН
Корпус Кованая латунь (CW602N)
Концевые соединения Кованая латунь (CW602N)
Шар Прессованная латунь (CW602N), V-образное сверленое отверстие
с тщательно обработанной поверхностью, хромированный
Седло шара Тефлон (PTFE) с уплотнительным кольцом (EPDM)
Шпиндель Латунь (CW614N)
Прокладка шпинделя Уплотнительное кольцо (EPDM), спаренное
Седло шпинделя Тефлон (PTFE)
Запорная втулка Латунь (CW614N)
Прокладка запорной втулки Уплотнительное кольцо (EPDM)
Среда Холодная и горячая вода, смесь гликоля до 50%
Рабочая температура, °С -10...+110
Максимальное рабочее давление, бар 40
Диаметр клапана, мм 25
Пропускная способность клапана Kvs, м3/час 12,5
Угол рабочего вращения (шпиндель) 90°
Cоотношение регулирования 500:1
Присоединение труб резьбовое 1" ВР
ПРИВОД
Корпус PC - термопласт
Напряжение питания 230 В~, 50 Гц
Собственное потребление max 1,5 ВА
Степень защиты IP42
Класс изоляции I в соответствии с EN 60730-1
Допустимая температура окружающей среды, °C +5...+40
Допустимая относительная влажность 85% отн. влаж. при 25°C
Диапазон регулирования температуры воды, °C +10...+95
Температура хранения, °C -20...+65
Точность встроенных часов, мин/год ±5
Класс программы A
Хранение данных без питания, лет >10
ДАТЧИК:
Тип датчика температуры Pt1000
Сопротивление датчиков 1078 Ом при +20°C
Диапазон рабочих температур, °C -25...+150, IP32
Минимальное сечение проводников для датчика, мм2 0,3
Максмальная длина проводников для датчика, м 10
Размеры (ш х в х г), мм 102 х 163 х 84
Масса, кг 1,47


МОНТАЖ И ЭКСПЛУАТАЦИЯ
- Устанавливается в любом пространственном положении, кроме положения штоком вниз.
- Перед регулирующим краном рекомендуется устанавливать фильтр-грязевик. В случае необходимости контрольных замеров нужно использовать измерительную диафрагму.
- Открытие корпуса допускается только на предприятии-производителе. В нем отсутствуют какие-либо детали, которые могут заменяться пользователем или ремонтироваться.
- Вращение штока регулирующего крана осуществляется рукояткой (в комплекте) или электроприводом.
