Термостаты - 22100 BERG BC110S Центр коммутации термостатов и приводов с управлением котлом (насосом), 10 зон, 230В, 2А

Описание:

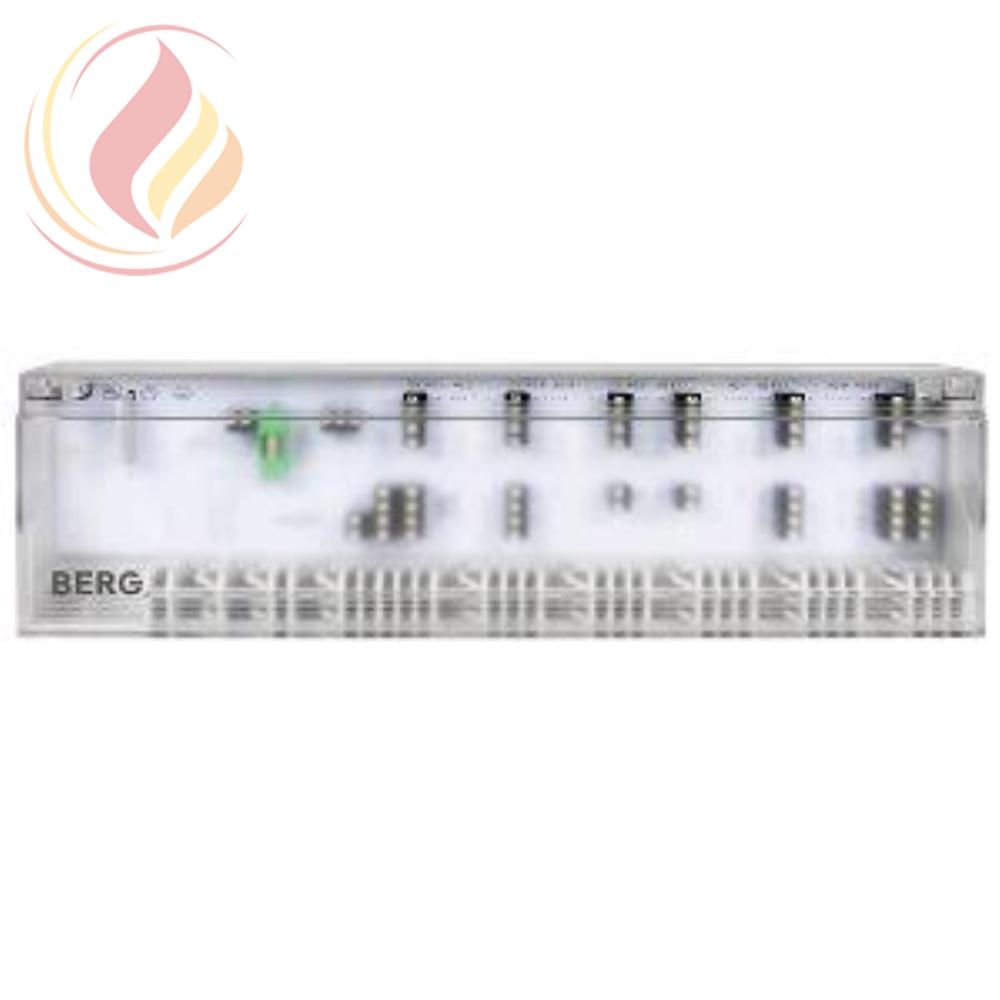

Центр коммутации BC110S BERG

с возможностью включения/выключения котла или насоса.

ПРИМЕНЕНИЕ
Центр коммутации BC110S совместно с приводами предназначен для:
• регулирование температуры в отдельном помещении с 10 зонами для систем отопления и охлаждения,
• подключение до 18 позиционных приводов и 10 комнатных панелей управления,
• подключение позиционных приводов с направлением управляющего воздействия НЗ (закрыт в обесточенном состоянии) или НО (открыт в обесточенном состоянии) в зависимости от используемого регулятора,
• подключение внешнего таймера,
• в зависимости от назначения, подключение насоса или котла, датчика сигналов CO, ограничителя температуры или датчика точки росы,
• стационарная установка на DIN-рейку или стену.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ


Рабочее напряжение		230 В ±10 %, 50 Гц
Потребляемая мощность		макс. 50 ВА
Защита		T4AH
Количество зон нагрева/охлаждения		10 (максимум 18 приводов)
Ток включения на позиционный привод		макс. 500 мА (230 В)
Система управления насосом/котлом
Коммутационная способность		2 A, 200 ВА при индуктивной нагрузке
Направление упр. воздействия		НО или НЗ
Температура окружающей среды		от 0 до +50 °C
Температура хранения		-20...+70 °C
Влажность окружающей среды		80 % без конденсата
Материалы
Корпус		ABS
Размеры (В x Ш x Г)		90 x 326,5 x 50 мм
Масса		0,43 кг

МОНТАЖ И ЭКСПЛУАТАЦИЯ
- Установка:
1. Снять крышку.
2. Установить базовый модуль. При настенном монтаже базовый модуль, в зависимости от свойств стены, закрепляется двумя саморезами 4 мм и соответствующими дюбелями. При монтаже на несущую шину используется DIN-рейка TS 35/7,5.
3. Выполнить электрическое подключение.
4. Установить крышку.
