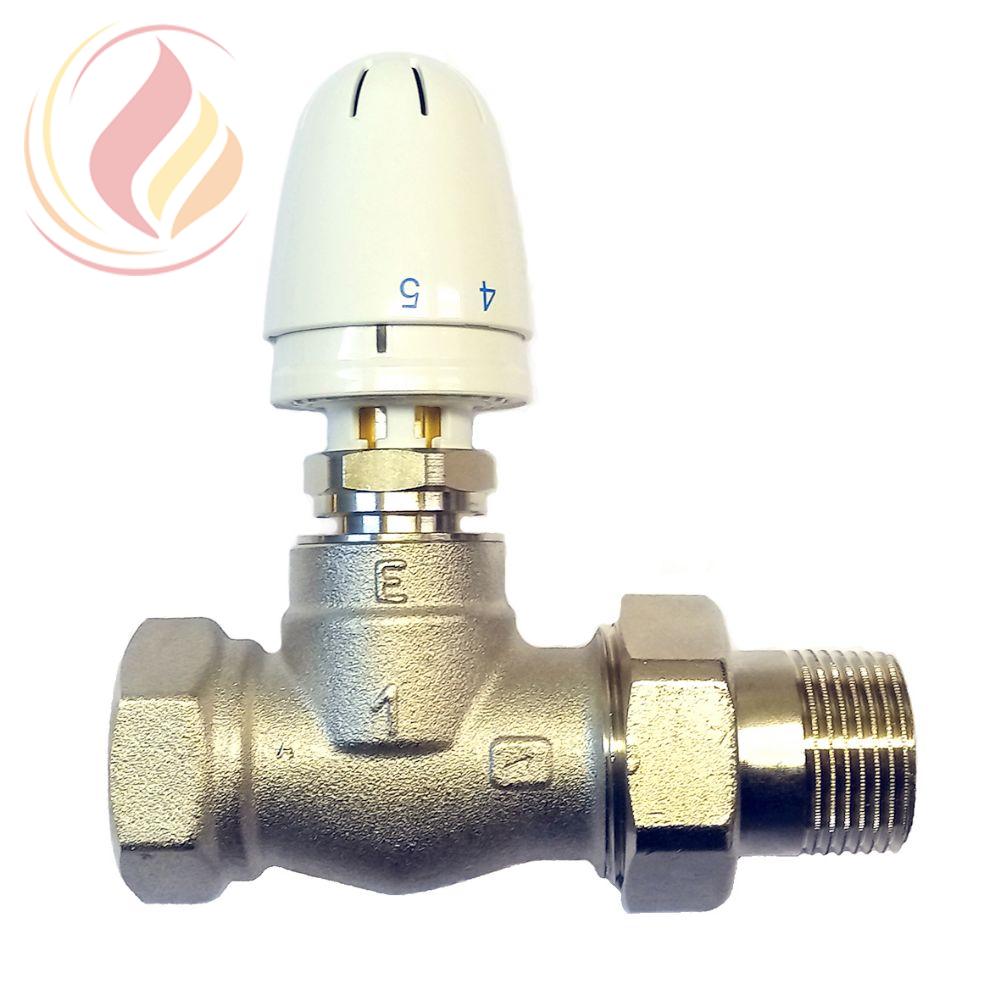

Клапаны термостатические для горячей воды (ГВС) - 23632 TERMICUS T60V7723-25 Клапан регулятор для систем циркуляции горячей воды, 1", DN25, PN16, +25...+60°С, Kvs 5,0 м3/час

Цена: 12 277,00 р.

В корзину:



Описание:

Клапан термостатический T60V7723-25 TERMICUS

для циркуляционных систем горячего водоснабжения.

ПРИМЕНЕНИЕ
Клапан T60V7723-25 TERMICUS с термальным приводом применяется для постоянного автоматического регулирования температуры горячего водоснабжения.


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Диапазон настраиваемой температуры, °C + 25... + 60
Блокировка уставки да
Ограничение уставки да
Датчик температуры встроенный
Температурный элемент жидкость
Цвет термостатического элемента белый RAL9016
Материал корпуса клапана латунь
Рабочая среда вода
Температура среды, °C + 2 ... + 110
Макс. перепад давления, бар 1
Статическое давление, бар 10 (PN10)
Предварительная настройка нет
Диаметр клапана (DN), мм 25
Kvs клапана, м3/час 5,0
Присоединение труб резьбовое 1"НР(разъёмное) - 1"ВР
Происхождение Россия


МОНТАЖ И ЭКСПЛУАТАЦИЯ
- При монтаже соблюсти направление потока в соответствии со стрелкой на корпусе. Специальный инструмент не требуется.
- Монтируется в любом положении
- Для легкой установки термостатического элемента на клапан необходимо выставить регулятор на максимальную температуру (60°C) и навинтить присоединительную гайку до упора. Термостатический элемент установить на клапане без люфта.
- При наполнении системы отопления необходимо выставить регулятор на максимальную температуру (60°C).

НАСТРОЙКА
- Настройка регулятора осуществляется вращением верхней части термостатического элемента.
- Снизу термостатической головки находится отверстие ограничителя блокировки. Поверните маховичёк в требуемое положение ограничения или блокировки. На шкале маховичка возле позиции "2" находится засечка, которая показывает положение ограничителя. Данные действия являются процедурой, применяемой, к примеру, для ограничения.
- Установить маховичок в требуемое положение.
- Для ограничения температуры в большую сторону, установите ограничительный штифт слева от позиции настройки.
- Для ограничения температуры в меньшую сторону, установите ограничительный штифт справа от позиции настройки.
- Для блокировка в определённой позиции, установите ограничитель с обеих сторон от позиции настройки.
- Ограничители следует вставлять до упора. При необходимости они могут быть снова удалены подходящим инструментом.
