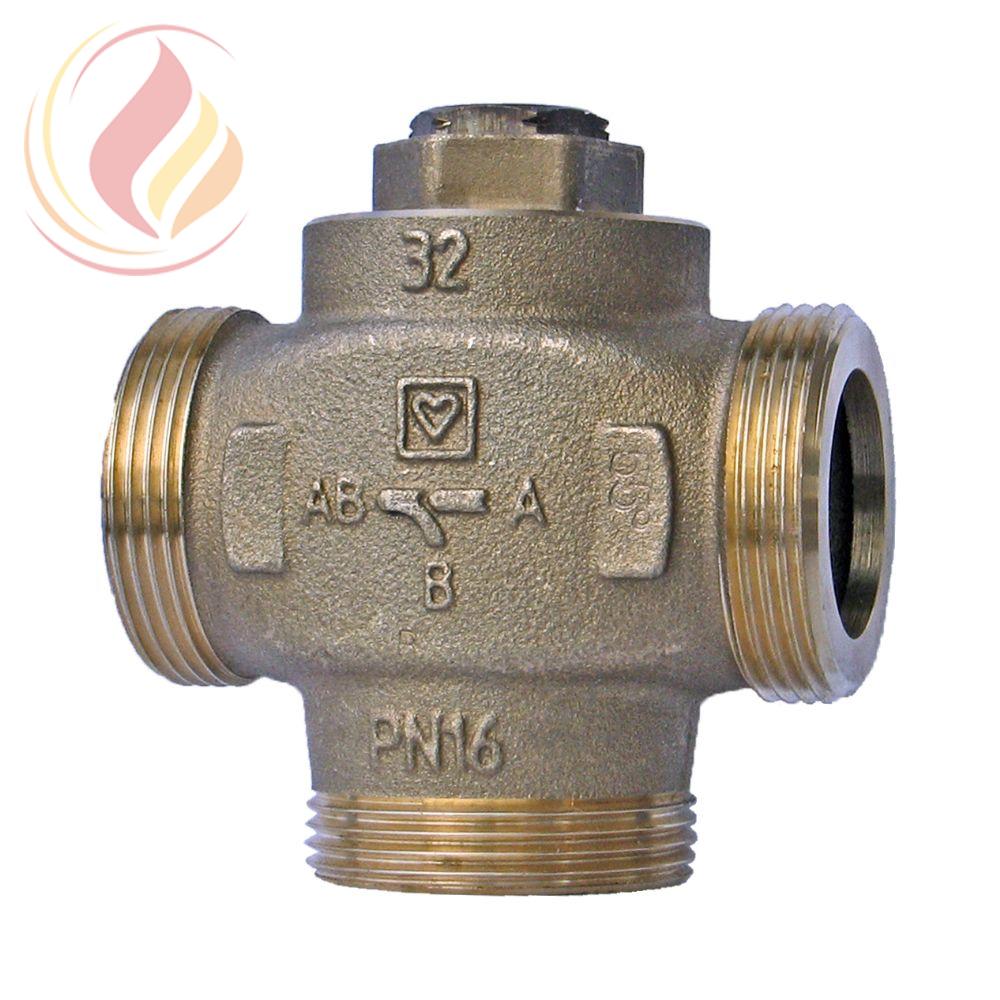

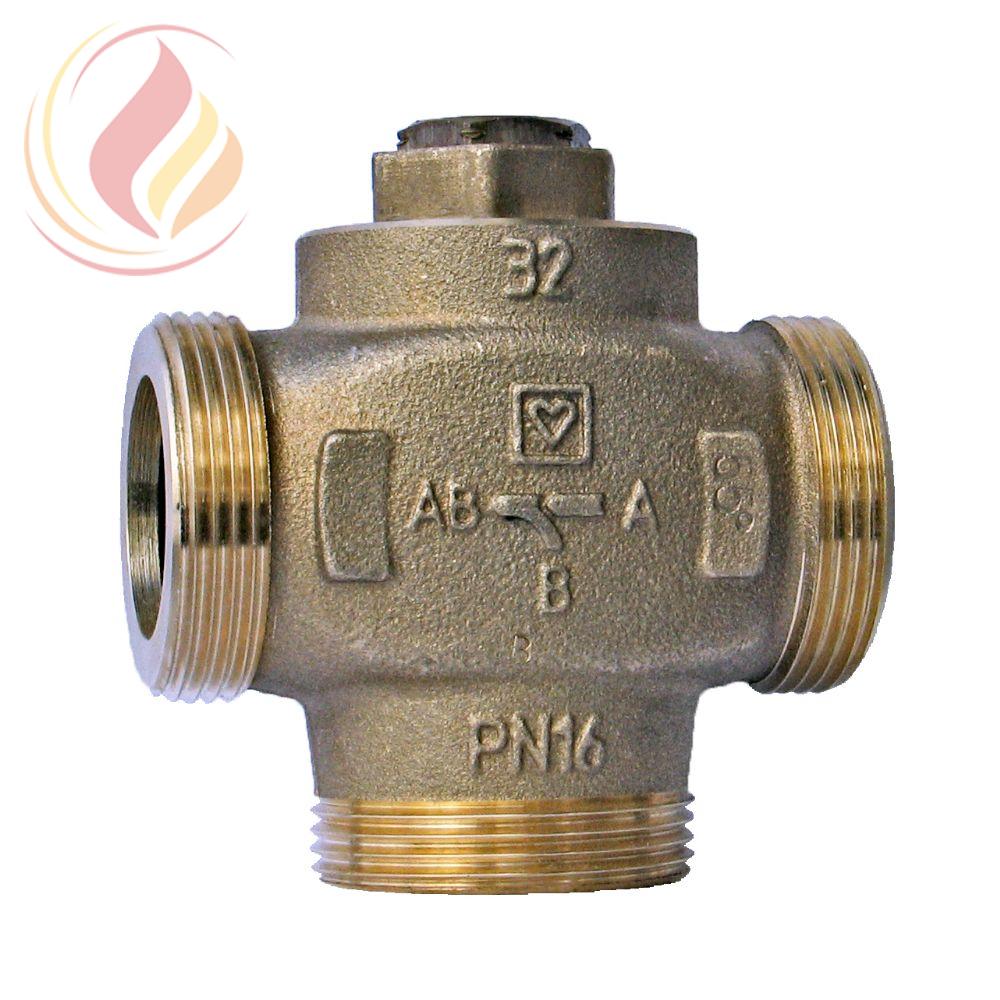

Клапаны термостатические для систем отопления - 15566 HERZ 1776614 Teplomix Клапан трехходовой термостатический для твердотопливного котла DN32, Kvs 14,0 м3/час, +55°С, байпас отключаемый

Цена: 5 519,00 р. - цена актуальна

В корзину:

15566 HERZ 1776614 Teplomix Клапан трехходовой термостатический для твердотопливного котла DN32,  Kvs 14,0 м3/час, +55°С, байпас отключаемый
15566 HERZ 1776614 Teplomix Клапан трехходовой термостатический для твердотопливного котла DN32,  Kvs 14,0 м3/час, +55°С, байпас отключаемый15566 HERZ 1776614 Teplomix Клапан трехходовой термостатический для твердотопливного котла DN32,  Kvs 14,0 м3/час, +55°С, байпас отключаемый15566 HERZ 1776614 Teplomix Клапан трехходовой термостатический для твердотопливного котла DN32,  Kvs 14,0 м3/час, +55°С, байпас отключаемый15566 HERZ 1776614 Teplomix Клапан трехходовой термостатический для твердотопливного котла DN32,  Kvs 14,0 м3/час, +55°С, байпас отключаемый15566 HERZ 1776614 Teplomix Клапан трехходовой термостатический для твердотопливного котла DN32,  Kvs 14,0 м3/час, +55°С, байпас отключаемый



Описание:

Клапан трехходовой термостатический для твердотопливного котла Teplomix 1776614 HERZ

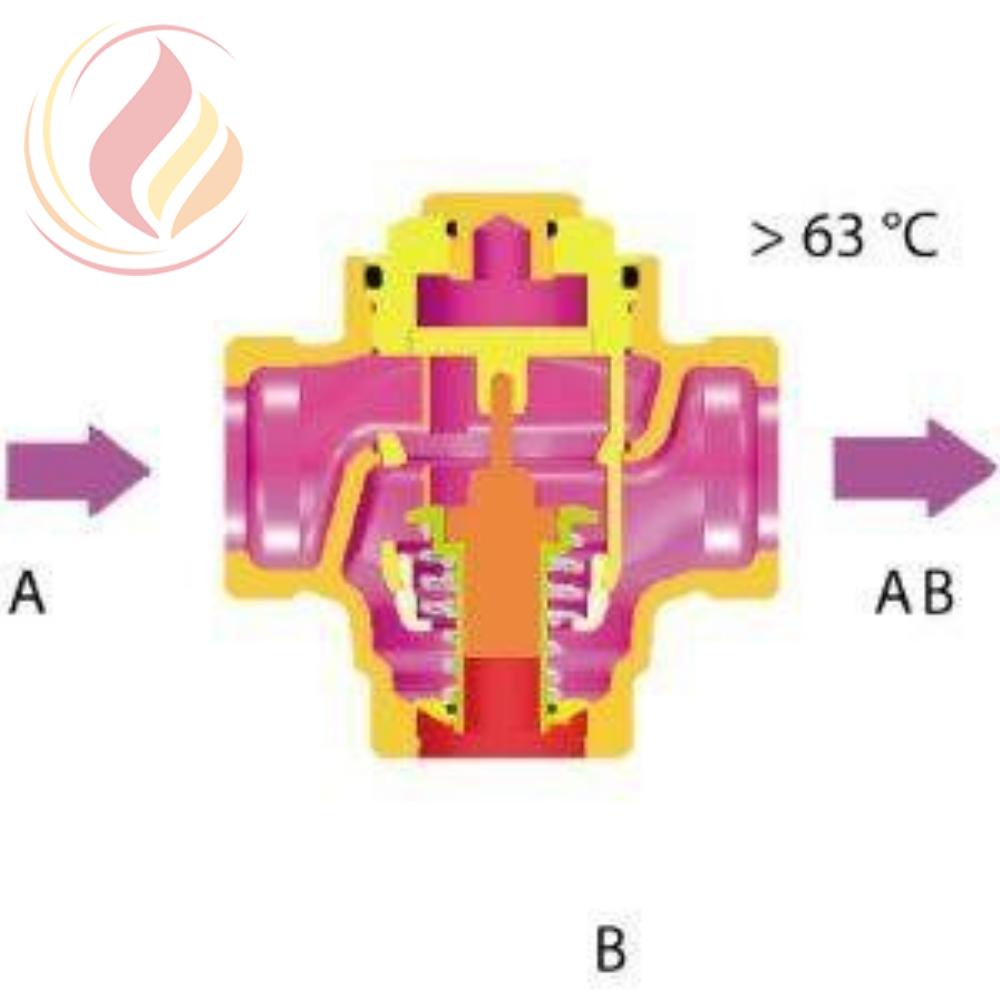

с полностью перекрываемым байпасом (канал АВ-В) с заводской настройкой.
ПРИМЕНЕНИЕ
Клапан антиконденсатный 1776614 HERZ предназначен для поддержания температуры 55°С обратного контура твердотопливного котла.

ПРИМЕРЫ ПРИМЕНЕНИЯ - схемы обвязки твердотопливного котла с использованием клапана Teplomix 1776614 HERZ в системе отопления с принудительной или комбинированной циркуляцией воды.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Корпус латунь
Температура среды,°С + 2 ... + 110 (вода)
- 20 ... + 110 (антифриз)
Заводская настройка клапана, °С 55
Максимальное давление среды, бар 16
Диаметр клапана, мм 32
Kvs клапана А-АВ, м3/ч 14
Значение утечки, % 4 от Kvs
Kvs клапана В-АВ, м3/ч 16
Значение утечки, % 0,1 от Kvs
Присоединение труб резьбовое 1 1/2" НР
Масса, кг
Производство Австрия


МОНТАЖ И ЭКСПЛУАТАЦИЯ
- Клапан трехходовой термостатический для повышения температуры обратной воды пиролизного котла 7766 Herz монтируется с помощью резьбовых соединений Herz c уплотнением по плоскости прокладкой.
- Во время монтажа необходимо обращать внимание на направление потока. Направление обозначено стрелками на корпусе клапана.
- Если на кран-буксе снять заглушку 3/8" и установить на ее место сливной кран (см. принадлежности), то таким образом можно обеспечить функцию наполнения / слива а также промывку системы.

Параметры\Номер для заказа 1776603 1776604 1776613 1776614
Работа байпаса всегда открыт всегда открыт закрывается закрывается
Диаметр клапана (DN), мм 25 32 25 32
Максимальное рабочее давление (PN), бар 16 16 16 16
Пропусная способность (АВ-А) Kvs, м3/час 11 14 11 14
Пропусная способность (АВ-В) Kvs, м3/час 17 19 16 16
Присоединение труб 1 1/4" НР 1 1/2" НР 1 1/4" НР 1 1/2" НР
Рабочая температура, °С - 20 … + 110 - 20 … + 110 - 20 … + 110 - 20 … + 110
Заводская настройка, °С + 61 + 61 + 55 + 55
Цена, руб.(розница/пост./опт) от 3780 руб от 3886 руб от 4158 руб от 4264 руб


Клапаны регуляторы схожие по назначению

Параметры\Номер для заказа 7761T750101 7761T750102 7761T750103 7761T750104
Диапазон регулирования, °C + 20 … + 70 + 20 … + 70 + 20 … + 70 + 20 … + 70
Максимальная температура среды, °C 120 120 120 120
Максимальное давление среды, (PN) бар 10 10 10 10
Диаметр клапана, (DN) мм 15 20 25 32
Пропускная способность, (Kvs) м3/час 3,0 3,0 6,27 6,44
Присоединение труб, G (плоское уплотнение) 3/4" НР 1" НР 1 1/4" НР 1 1/2" НР
Цена,руб. с НДС от 4566 руб от 4768 руб от 5720 руб от 5803 руб


Параметры\Номер для заказа 7761T742101 7761T742102 7761T742103 7761T742104
Диапазон регулирования, °C + 40 … + 70 + 40 … + 70 + 40 … + 70 + 40 … + 70
Максимальная температура среды, °C 120 120 120 120
Максимальное давление среды, (PN) бар 10 10 10 10
Диаметр клапана, (DN) мм 15 20 25 32
Пропускная способность, (Kvs) м3/час 3,0 3,0 6,27 6,44
Присоединение труб, G (плоское уплотнение) 3/4" НР 1" НР 1 1/4" НР 1 1/2" НР
Цена,руб. с НДС от 4132 руб от 4342 руб от 5201 руб от 5282 руб


ПРИНАДЛЕЖНОСТИ

ГШ4032 Termicus Соединение накидная гайка 1 1/2" ВР со штуцером под ключ 1 1/4" НР , DN32, PN16, без покрытия
C1622064 Termicus Соединитель резьбовой 1 1/4 х 1 1/2 под газовый ключ, с накидной гайкой, шт.
C1624064 Termicus Соединитель приварной 41 х 1 1/2 под газовый ключ, с накидной гайкой, шт.
1622064 Herz Разъемное соединение: накидная гайка 1 1/2"; штуцер, 1 1/4" НР
1623663 Herz Соединение под пайку для медной трубы 35 мм
1624063 Herz Соединение под сварку для трубы 42,4 мм
1411900 Herz Краник для наполнения котла или слива.
1027600 Herz Краник сливной с соединителем для подключения шланга, DN 10, O-Ring уплотнение
