Описание:

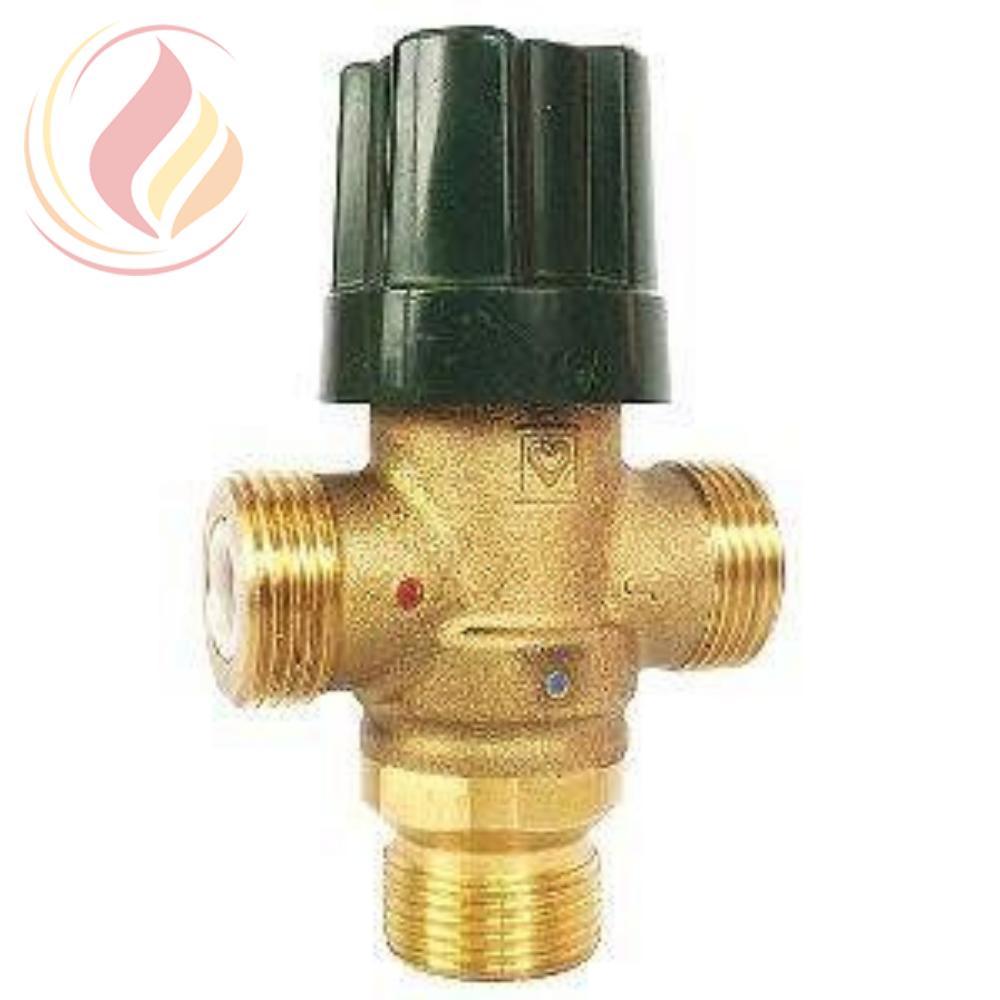

Herz предназначен для регулирования температуры воды и применяется:| Температура смешивания, заводская установка, °C | 38 | ||
| Диапазон регулировки, °C | 38-48 | ||
| Температура подачи воды, горячей, °C | 85 макс. | ||
| Температура подачи воды, холодной, °C | 5 - 25 | ||
| Превышение температуры горячей над смешанной водой, °C | 15 | ||
| Изменение температуры на выходе, °C | ±2 | ||
| Рабочее давление, статическое, бар | 10 | ||
| Рабочее давление, динамическое, бар | 0,2 - 6 макс. | ||
| Максимальное соотношение давлений между ГВС и ХВС | 2 : 1 | ||
| Поток, минимальный, л/мин. | 4 | ||
| Поток при давлении 3 бар, л/мин. | 25 | ||
| Диаметр клапана, мм | 15 | ||
| Присоединение труб | резьбовое 3/4" НР | ||
| Производство | Австрия |
МОНТАЖ И ЭКСПЛУАТАЦИЯ
- Установка термостатического смесительного клапана 2776651 HERZ возможна в вертикальном или горизонтальном положении. Для подключения клапана к трубам на корпусе предусмотрены наружные резьбы.
- При проектировании места установки и подключении необходимо учесть расположение каналов клапана. Клапан подключается к соответствующим соединениям – красная точка, или «H» — для линии подачи горячей воды, а синяя точка, или «С» — для холодной воды. Подключение «MIX» обозначает точку выхода воды из смесителя и подключается к потребляющему устройству.
- Перед регулировкой клапана следует обратить внимание на то, чтобы горячее водоснабжение функционировало исправно, и чтобы температура воды соответствовала нормальным условиям эксплуатации.
• Проверить температуру воды на клапане ближайшей точки отбора.
• Дать воде пробежаться в течение 1 минуты, чтобы стабилизировалась температура.
• Снять колпачок.
• Отрегулировать температуру путем поворота ручной рукоятки при помощи регулировочного инструмента.
При повороте рукоятки по часовой стрелке температура понижается, при повороте против часовой стрелки – повышается.
• Снова закрепить колпачок.
ВНИМАНИЕ!
Рекомендуется проведение проверки минимум один раз в год. При плохом или неизвестном качестве воды проверки следует, соответственно, проводить чаще.
• Проверки температуры на выходе следует проводить так же, как и при первичной установке; значение этой температуры не должно отличаться от значения при первичной настройке более чем на 2 градуса.
• Обратные клапаны легко доступны для чистки. Рекомендуется использование острогубцев для извлечения обратных клапанов за узкие выступающие части из клапанной коробки. При применении рычага происходит разрушение клапана.
• Помимо снятия маховичка и чистки обратных клапанов, дальнейшая разборка клапана в целях проведения технического обслуживания не предусмотрена.
• К сведению: используемое оборудование представляет собой ОБОРУДОВАНИЕ, ПРЕДНАЗНАЧЕННОЕ ДЛЯ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ. Поэтому рекомендуется его замена не реже, чем один раз в пять лет.
| Параметры\Номер для заказа | 2776640 | 2776651 | 2776654 | ||||
| Присоединение труб (плоское уплотнение) | 3/4" НР | 1" НР | 1" НР | ||||
| Температура в смесителе, заводская установка, °С | 46 | 50 | 41 | ||||
| Диапазон установки, °С | 38 - 48 | 40 - 70 | 35 - 65 | ||||
| Температура максимальная воды на входе, горячая вода, °С | 90 | 130 | 95 | ||||
| Температура воды на входе, холодная вода, °С | 5 - 30 | 5 - 30 | 5 - 25 | ||||
| Минимальное превышение температуры, °С | 15 | 15 | 15 | ||||
| Температурная стабильность на выходе, °С | ±2 | ±3 | ±3 | ||||
| Рабочее давление, статическое, бар | 10 | 16 | 10 | ||||
| Максимальное рабочее давление, бар | 0,2 - 6 | 0,2 - 6 | 0,2 - 6 | ||||
| Максимальное соотношение давлений между ГВС и ХВС | 5 : 1 | 2 : 1 | 10 : 1 | ||||
| Поток, минимальный, л/мин. | 4 | 4 | 4 | ||||
| Поток при давлении 3 бар, л/мин. | 25 | 40 | 60 | ||||
| Цена, р.(розница/пост./опт) | - | от 9378 руб | от 12118 руб |
АНАЛОГИЧНЫЕ ТРЕХХОДОВЫЕ ТЕРМОСТАТИЧЕСКИЕ КЛАПАНЫ
| Параметры\модель клапана |  |  |  |  | |||||
| Среда в клапане | Вода | Вода | Вода | Вода | |||||
| Максимальная температура воды в клапане, | 95 | 95 | 95 | 95 | |||||
| Диапазон настройки температуры воды, | +20...+43 | +35...+60 | +20...+43 | +35...+60 | |||||
| Максимальное давление воды в клапане, Бар. | 10 | 10 | 10 | 10 | |||||
| Перепад давления на клапане, Бар. | 3 | 3 | 3 | 3 | |||||
| Пропускная способность, Kvs клапана, м3/час | 1,5 | 1,5 | 1,6 | 1,6 | |||||
| Диаметр клапана, мм | 15 | 15 | 20 | 20 | |||||
| Присоединение клапана, G | 1/2", ВР | 1/2", ВР | 3/4", ВР | 3/4", ВР | |||||
| Масса, кг | 0,45 | 0,45 | 0,48 | 0,48 | |||||
| Цена, руб. (розница/постоянный/опт) | от 9012 руб | от 9012 руб | от 9464 руб | от 8732 руб |
| Параметры\Номер для заказа | TM50-1/2A | TM200-3/4A | |||
| Присоединение труб | 1/2", НР разьемное | 3/4", НР разьемное | |||
| Температура в смесителе, заводская установка, °С | + 60 | + 60 | |||
| Диапазон установки, °С | + 30 … + 60 | + 30 … + 60 | |||
| Температура максимальная воды на входе, горячая вода, °С | + 90 | + 90 | |||
| Максимальное превышение температуры, °С | + 10 | + 10 | |||
| Температурная стабильность на выходе, °С | < ± 4 °K | < ± 4 °K | |||
| Рабочее давление, статическое, бар | 10 (PN10) | 10 (PN10) | |||
| Допустимая разница давлений между ГВС и ХВС на входе в клапан, бар | 2,5 | 2,5 | |||
| Поток , л/мин. | 25 | 27 | |||
| Направление потока | Встречное | Встречное | |||
| Цена, р.(розница/пост./опт) | от 16286 руб | от 12538 руб |
| Параметры\Номер для заказа | 2776640 | 2776651 | 2776654 | ||||
| Присоединение труб (плоское уплотнение) | 3/4" НР | 1" НР | 1" НР | ||||
| Температура в смесителе, заводская установка, °С | 46 | 50 | 41 | ||||
| Диапазон установки, °С | 38 - 48 | 40 - 70 | 35 - 65 | ||||
| Температура максимальная воды на входе, горячая вода, °С | 90 | 130 | 95 | ||||
| Температура воды на входе, холодная вода, °С | 5 - 30 | 5 - 30 | 5 - 25 | ||||
| Минимальное превышение температуры, °С | 15 | 15 | 15 | ||||
| Температурная стабильность на выходе, °С | ±2 | ±3 | ±3 | ||||
| Рабочее давление, статическое, бар | 10 | 16 | 10 | ||||
| Максимальное рабочее давление, бар | 0,2 - 6 | 0,2 - 6 | 0,2 - 6 | ||||
| Максимальное соотношение давлений между ГВС и ХВС | 5 : 1 | 2 : 1 | 10 : 1 | ||||
| Поток, минимальный, л/мин. | 4 | 4 | 4 | ||||
| Поток при давлении 3 бар, л/мин. | 25 | 40 | 60 | ||||
| Цена, р.(розница/пост./опт) | - | от 9378 руб | от 12118 руб |
ПРИНАДЛЕЖНОСТИ
1622011 HERZ | Соединитель резбовой с гайкой 3/4", штуцером 1/2" НР и с уплотнением по плоскости | ||
1623611 HERZ | Соединитель под пайку с гайкой 3/4", и уплотнением по плоскости, штуцер 18 мм под пайку из латуни | ||
1623621 HERZ | Соединитель под пайку с гайкой 3/4", и уплотнением по плоскости, штуцер 22 мм под пайку из латуни | ||
1624001 HERZ | Соединитель под сварку с гайкой 3/4", штуцер 26,5 мм и прокладка |
