Тёплый пол водяной - 18611 Теплораспределительные пластины (алюминий) 880 х 195 х 0,45 мм , 50-200 Вт/м2139

Цена: 175,00 р.

В корзину:



Описание:

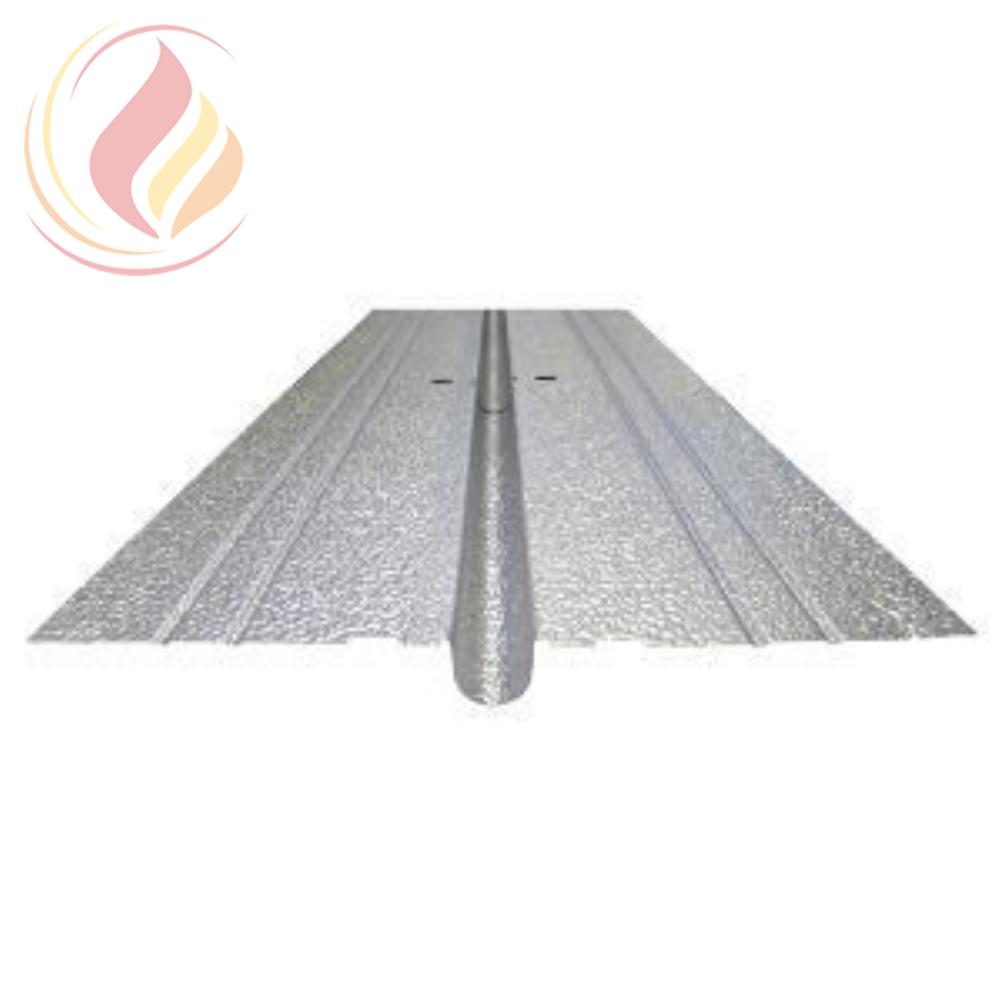

Теплораспределительная пластина

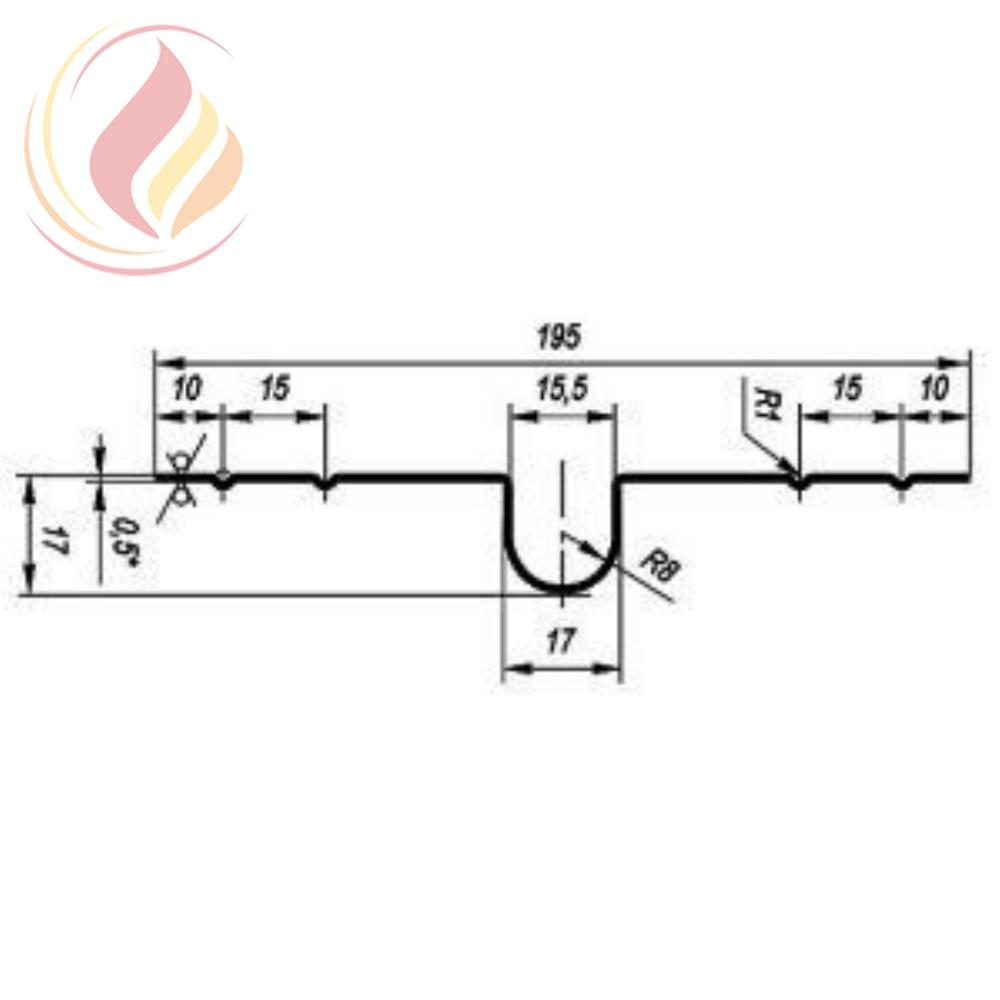

изготовлена из алюминия, имеет омега-образный профиль, позволяющий плотно охватить поверхность труб D 16-18 мм, распределяя 95% теплового потока, а также специальные рёбра жесткости (по три с каждой стороны) для усиления конструкции и компенсации теплового расширения.

ПРИМЕНЕНИЕ
Теплораспределительные пластины предназначены для монтажа легких водяных теплых полов сухим способом (без бетонных стяжек) для:
- деревянного домостроения;
- при реконструкциях;
- при ограниченной высоте помещения;
- для временных помещений;
- в зданиях и сооружениях, где невозможно установить бетонную стяжку.


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Материал алюминий
Минимально возможный
шаг укладки трубы D16мм мм 200
Размер пластины
Длина мм 880
Ширина мм 195
Толщина мм 0,45
Масса пластины кг 0,5
Упаковка картонная слои 5
Количество в упаковке шт. 40
Размер упаковки
Длина мм 890
Ширина мм 540
Высота мм 155
Масса упаковки кг 9,7
Объем упаковки м3 0,074



МОНТАЖ
- При монтаже деревянной системы, в качестве опорного слоя используются доски, фанера, дсп, ЦСП, ГКЛ, ГВЛВ и др. материалы (возможно обрезки). Влажность древесины должна быть небольшой. Общая толщина доски <=20 мм.
- При монтаже полистирольной системы теплораспределительные пластины укладываются на пенополистирольные плиты, можно использовать теплоизоляционные плиты из полистирольного (плотность не менее 30кг/м3). Для этого с помощью специального термоножа в пенопласте вырезается канавка, в которую и укладываются теплораспределительные пластины.

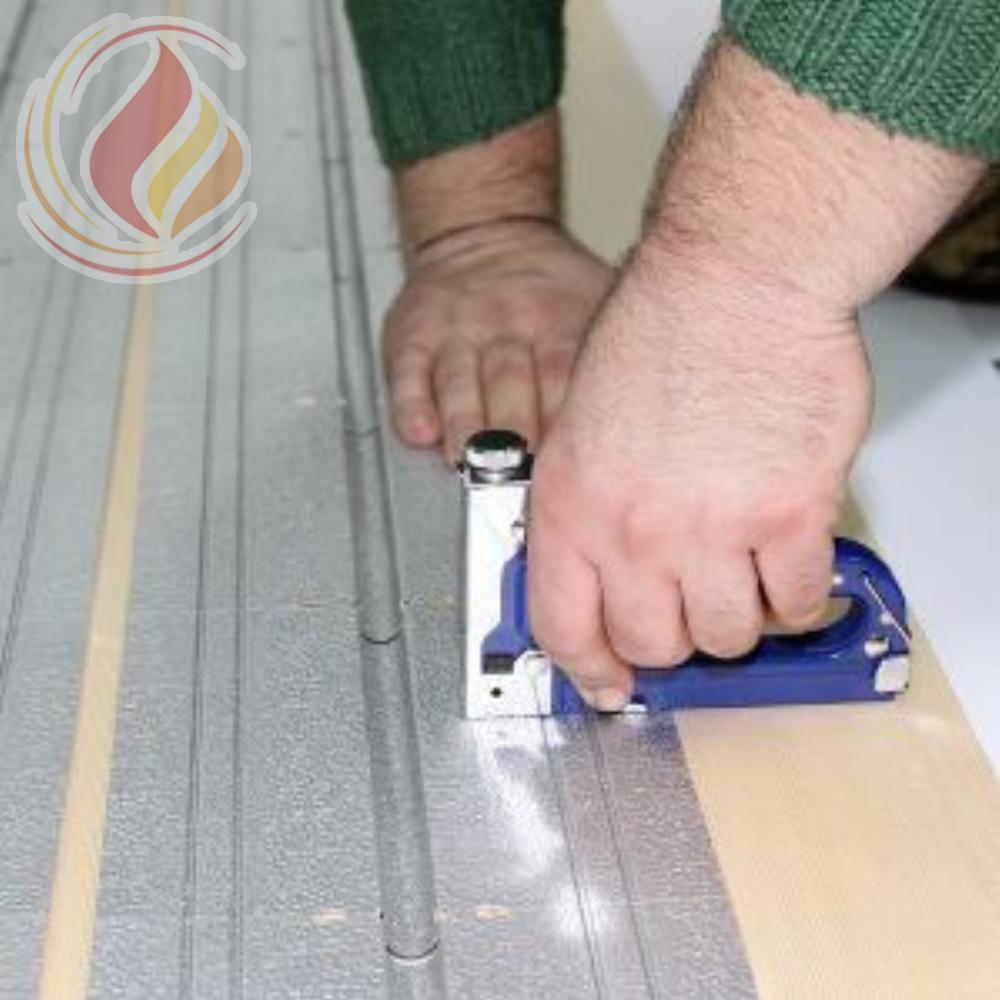

- Закрепить пластины на деревянных направляющих можно как саморезами по дереву, так и с помощью обычного строительного степлера - алюминиевый сплав это позволяет.

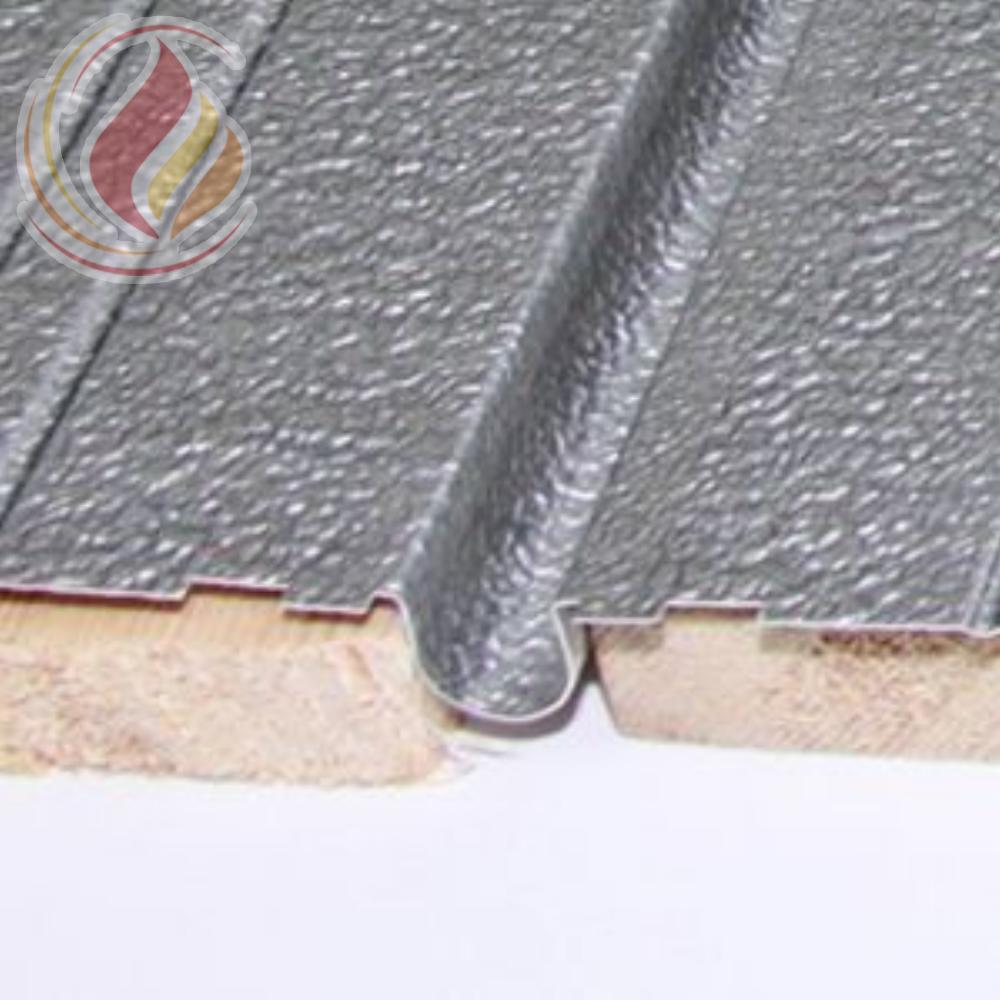

- Щирина пластины 195 мм - идеально подходит для шага укладки 200 мм (ровно ложится на две доски толщиной 20 мм и шириной 100 мм, при
этом, между пластинами остается небольшой зазор для теплового расширения).
- Для удобства монтажа на пластинах имеются сегментарные насечки для излома, позволяющие легко поделить изделие на 4 части по 220 мм без
использования инструментов. Укладывать трубы и пластины проще всего
«змейкой» шаг укладки 200-250 мм.
- Упаковка из 40 пластин соответствует площади монтажа 8-10 м2 (покрытие 80% площади).

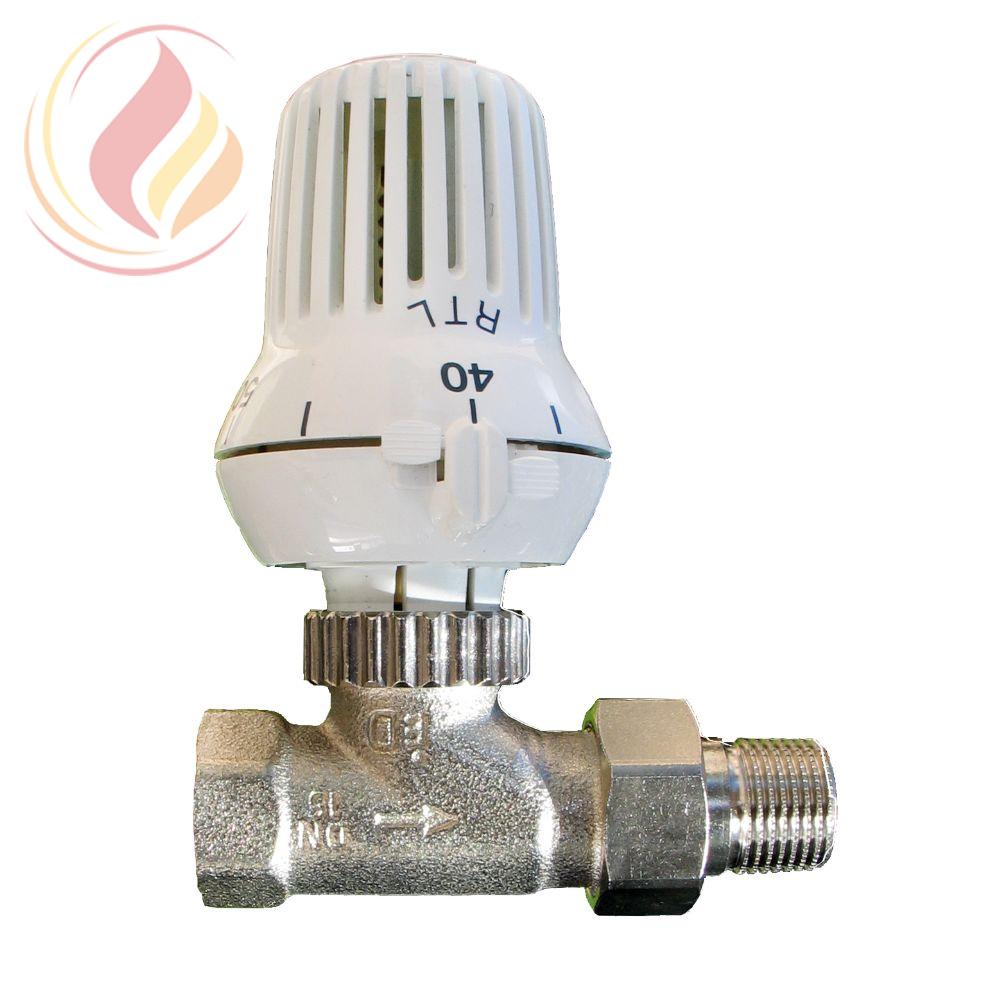

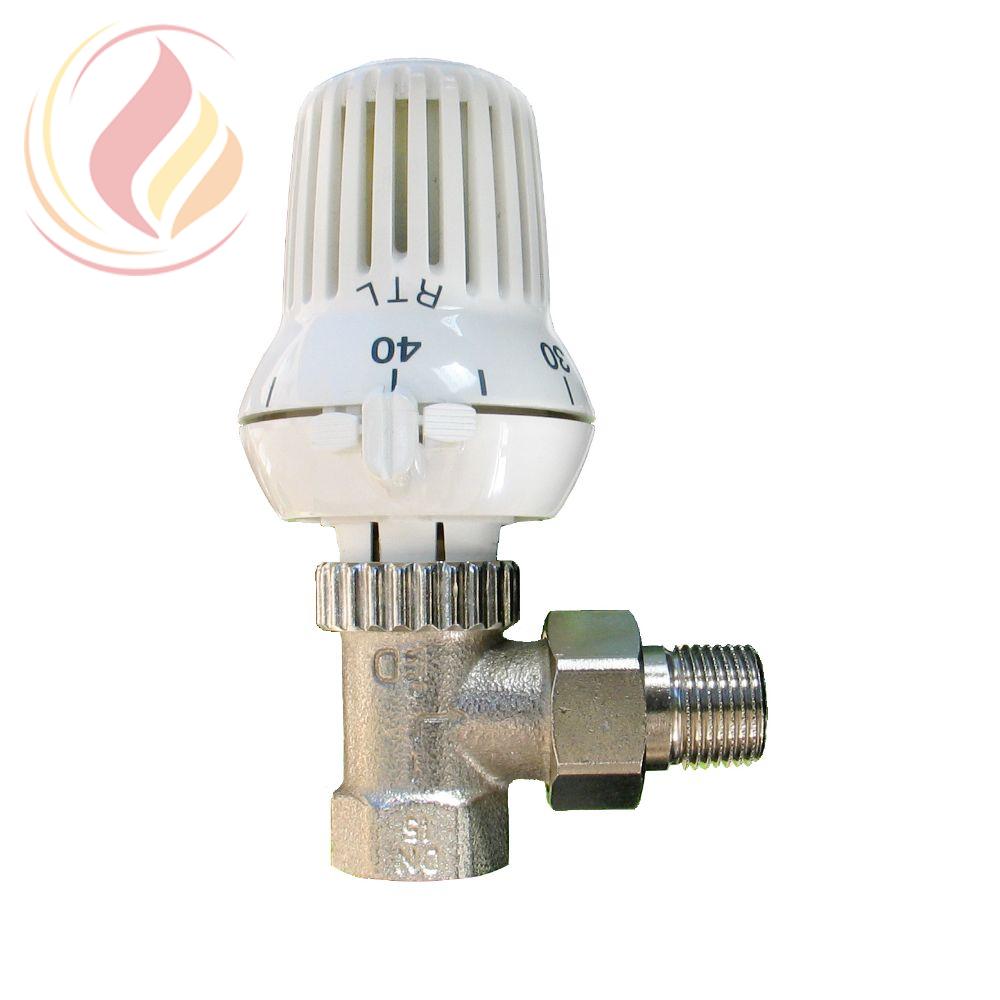

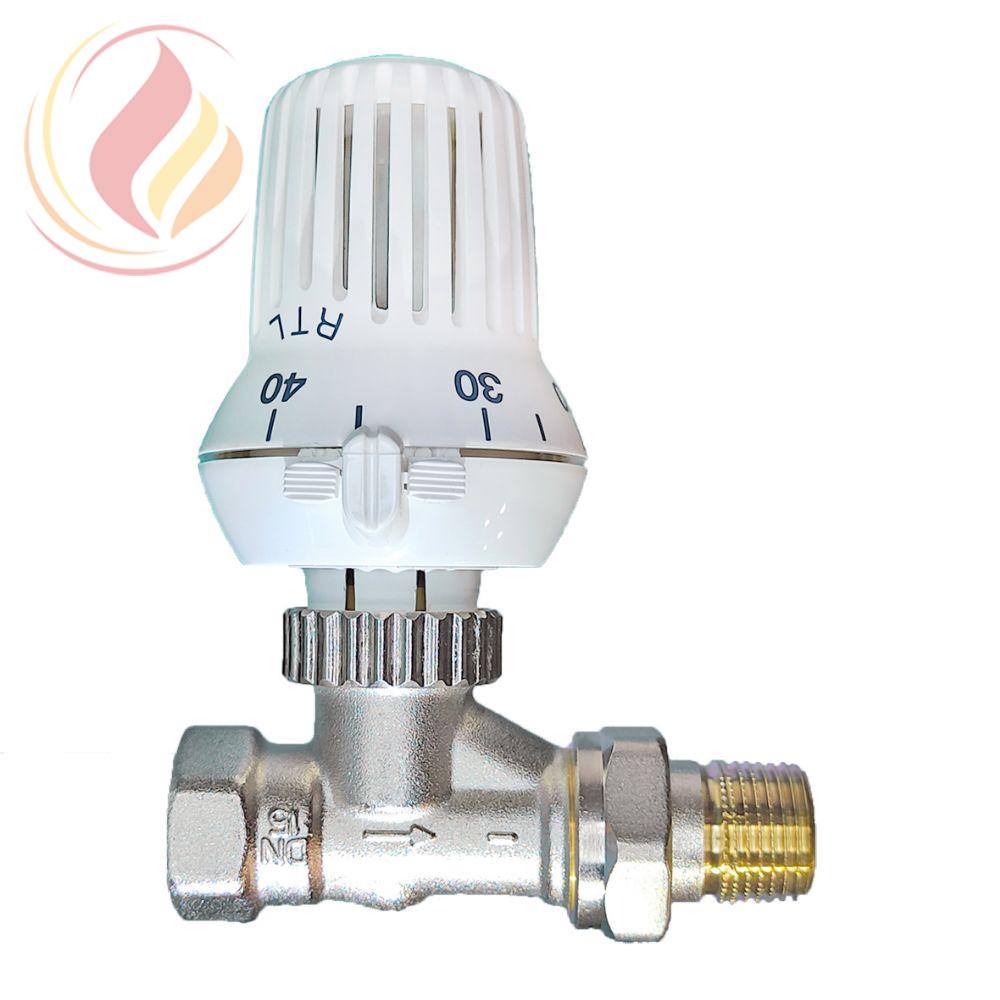

Двухходовые регулирующие клапаны RTL

Параметры\Номер для заказа T6102DBB15 T6102DUB15 T6102EUB15
Датчик температуры Среды Среды Среды
Материал корпуса клапана Красная бронза Красная бронза Красная бронза
Kvs клапана, м3/час 0,62 1,85 1,85
Присоединение труб 1/2"ВР - 1/2"НР (разъемное) 1/2"ВР - 1/2"НР (разъемное) 1/2"ВР - 1/2"НР (разъемное)
Исполнение Без бокса Без бокса Без бокса
Монтаж Открытый / скрытый Открытый / скрытый Открытый / скрытый
Воздухоотводчик Нет Нет Нет
Диапазон настраиваемой температуры, °C + 20 ... + 50 + 20 ... + 50 + 20 ... + 50
Блокировка уставки Есть Есть Есть
Ограничение уставки Есть Есть Есть
Цвет термостатического элемента Белый RAL9016 Белый RAL9016 Белый RAL9016
Максимальная температура среды, °C + 130 + 130 + 130
Максимальный перепад давления, бар 1 1 1
Статическое давление, бар 10 (PN10) 10 (PN10) 10 (PN10)
Предварительная настройка клапана Нет Нет Нет
Цена,руб. с НДС от 4203 руб от 4611 руб от 4452 руб


Термостатические трехходовые клапаны с выносным темобаллоном с высокой пропускной способностью

Параметры\Номер для заказа 7761T742101 7761T742102 7761T742103 7761T742104
Диапазон регулирования, °C + 40 … + 70 + 40 … + 70 + 40 … + 70 + 40 … + 70
Максимальная температура среды, °C 120 120 120 120
Максимальное давление среды, (PN) бар 10 10 10 10
Диаметр клапана, (DN) мм 15 20 25 32
Пропускная способность, (Kvs) м3/час 3,0 3,0 6,27 6,44
Присоединение труб, G (плоское уплотнение) 3/4" НР 1" НР 1 1/4" НР 1 1/2" НР
Цена,руб. с НДС от 8300 руб от 8902 руб от 11141 руб от 11314 руб


Распределители штанговые для теплого пола

Артикул распределителя Количество контуров, шт. Присоединение контуров Присоединение магистралей Расходомеры Воздухоудалитель Сливной вентиль Цена, руб. (розница/пост./опт)
MS.402.06 2 3/4", НР "евроконус" 1", ВР Нет Кран Маевского Есть
MS.403.06 3 3/4", НР "евроконус" 1", ВР Нет Кран Маевского Есть
MS.404.06 4 3/4", НР "евроконус" 1", ВР Нет Кран Маевского Есть
MS.405.06 5 3/4", НР "евроконус" 1", ВР Нет Кран Маевского Есть
MS.406.06 6 3/4", НР "евроконус" 1", ВР Нет Кран Маевского Есть
MS.407.06 7 3/4", НР "евроконус" 1", ВР Нет Кран Маевского Есть
MS.408.06 8 3/4", НР "евроконус" 1", ВР Нет Кран Маевского Есть
MS.409.06 9 3/4", НР "евроконус" 1", ВР Нет Кран Маевского Есть
MS.410.06 10 3/4", НР "евроконус" 1", ВР Нет Кран Маевского Есть
MS.411.06 11 3/4", НР "евроконус" 1", ВР Нет Кран Маевского Есть
MS.412.06 12 3/4", НР "евроконус" 1", ВР Нет Кран Маевского Есть
MS.502.06 2 3/4", НР "евроконус" 1", ВР Есть Кран Маевского Есть
MS.503.06 3 3/4", НР "евроконус" 1", ВР Есть Кран Маевского Есть
MS.504.06 4 3/4", НР "евроконус" 1", ВР Есть Кран Маевского Есть
MS.505.06 5 3/4", НР "евроконус" 1", ВР Есть Кран Маевского Есть
MS.506.06 6 3/4", НР "евроконус" 1", ВР Есть Кран Маевского Есть
MS.507.06 7 3/4", НР "евроконус" 1", ВР Есть Кран Маевского Есть
MS.508.06 8 3/4", НР "евроконус" 1", ВР Есть Кран Маевского Есть
MS.509.06 9 3/4", НР "евроконус" 1", ВР Есть Кран Маевского Есть
MS.510.06 10 3/4", НР "евроконус" 1", ВР Есть Кран Маевского Есть
MS.511.06 11 3/4", НР "евроконус" 1", ВР Есть Кран Маевского Есть
MS.512.06 12 3/4", НР "евроконус" 1", ВР Есть Кран Маевского Есть


Аналоги распределительных коллекторов для отопления


- распределительные коллекторы Rehau HLV,
- распределительные коллекторы Rehau HKV,
- распределительные коллекторы STOUT SMS,
- гребенки для отопления STOUT SMB,
- коллекторы для теплого пола Comisa,
- коллекторы из нержавеющей стали MVI,
- коллекторы для системы отопления ICMA,
- гребенки для отопительных приборов Oventrop,
- коллектор для отопления Oventrop Multidis SF,
- коллекторы для отопленият FAR,
- коллекторы в сборе Luxor CD,
- коллекторная группа TIM,
- распределители штанговые Watts HKV,
- коллекторы из нержавеющей стали Meibes,
- коллекторы для системы отопления Uponor SMART S,
- коллекторная группа HANSA,
- коллекторные группы Valtec
