Клапаны термостатические для теплого пола - 18211 TERMICUS T6102DUB15 RTL Клапан двухходовой для теплого пола прямой, 1/2, +20...+50°С, Kvs 1,85 м3/час

Цена: 6 148,00 р.

В корзину:



Описание:

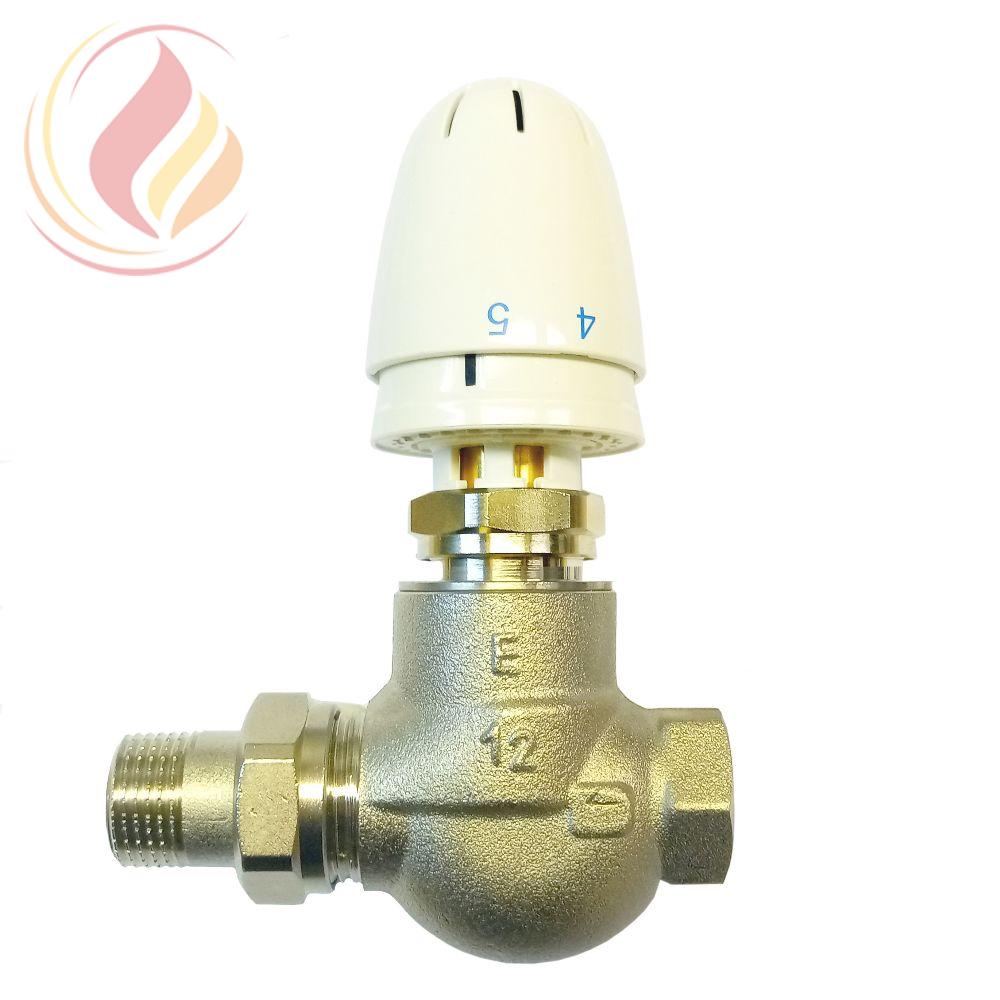

Клапан регулятор теплого пола T6102DUB15 RTL Termicus

прямой для подключения к обратной трубе контура теплого пола.

ПРИМЕНЕНИЕ
Клапан регулятор теплого пола T6102DUB15 RTL Termicus предназначен для регулирования температуры теплого пола путем дросселирования расхода воды. Применяется без дополнительных насосов, параллельно с системой радиаторного отопления.



ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Диапазон настраиваемой температуры, °C + 20... + 50
Блокировка уставки да
Ограничение уставки да
Датчик температуры встроенный
Цвет термостатического элемента белый RAL9016
Материал корпуса клапана красная бронза
Рабочая среда вода
Температура среды, °C + 2 ... + 130
Макс. перепад давления, бар 1
Статическое давление, бар 10 (PN10)
Предварительная настройка нет
Kvs клапана, м3/час 1,85
Присоединение труб резьбовое 1/2" НР(разъемное) - 1/2" ВР
Происхождение Россия


МОНТАЖ И ЭКСПЛУАТАЦИЯ
- Для подключения клапана регулятора T6102DUB15 RTL Termicus к обратной трубе контура теплого пола потребуются переходные соединители для подключения полимерных и металлополимерных труб.
- Для легкой установки термостатического элемента на клапан необходимо выставить регулятор на максимальную температуру (50°C) и навинтить присоединительную гайку до упора. Термостатический элемент установить на клапане без люфта.
- При наполнении системы отопления необходимо выставить регулятор на максимальную температуру (50°C).

Настройка клапана регулятора RTL Termicus
- Настройка регулятора RTL осуществляется вращением верхней части термостатического элемента. Шкала термостатического элемента соответствует температуре теплоносителя в клапане.
- Для блокировки уставки ограничителя RTL по одной температуре установите необходимую температуру и поднимите фиксаторы уставки вверх
- Для блокировки уставки ограничителя RTL по диапазону температур установите минимальную температуру и поднимите фиксатор уставки вверх со стороны минимальной температуры. Затем установите максимальную температуру и поднимите фиксатор уставки вверх со стороны максимальной температуры. Проверьте вращением верхней части термостатического элемента правильность уставки.

Параметры\Номер для заказа T6102DBB15 T6102DUB15 T6102EUB15
Датчик температуры Среды Среды Среды
Материал корпуса клапана Красная бронза Красная бронза Красная бронза
Kvs клапана, м3/час 0,62 1,85 1,85
Присоединение труб 1/2"ВР - 1/2"НР (разъемное) 1/2"ВР - 1/2"НР (разъемное) 1/2"ВР - 1/2"НР (разъемное)
Исполнение Без бокса Без бокса Без бокса
Монтаж Открытый / скрытый Открытый / скрытый Открытый / скрытый
Воздухоотводчик Нет Нет Нет
Диапазон настраиваемой температуры, °C + 20 ... + 50 + 20 ... + 50 + 20 ... + 50
Блокировка уставки Есть Есть Есть
Ограничение уставки Есть Есть Есть
Цвет термостатического элемента Белый RAL9016 Белый RAL9016 Белый RAL9016
Максимальная температура среды, °C + 130 + 130 + 130
Максимальный перепад давления, бар 1 1 1
Статическое давление, бар 10 (PN10) 10 (PN10) 10 (PN10)
Предварительная настройка клапана Нет Нет Нет
Цена,руб. с НДС от 4203 руб от 4611 руб от 4452 руб


АНАЛОГИЧНЫЕ КЛАПАНЫ RTL РЕГУЛЯТОРЫ ТЕПЛОГО ПОЛА

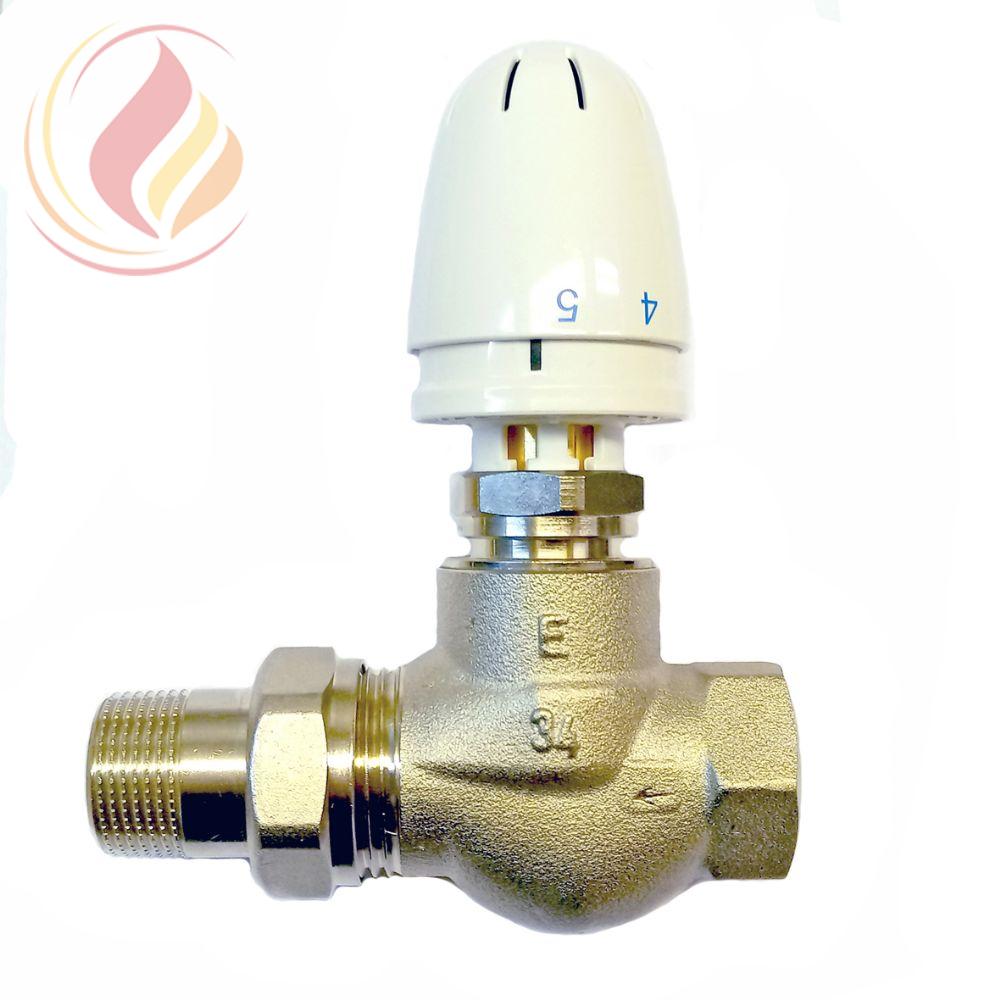

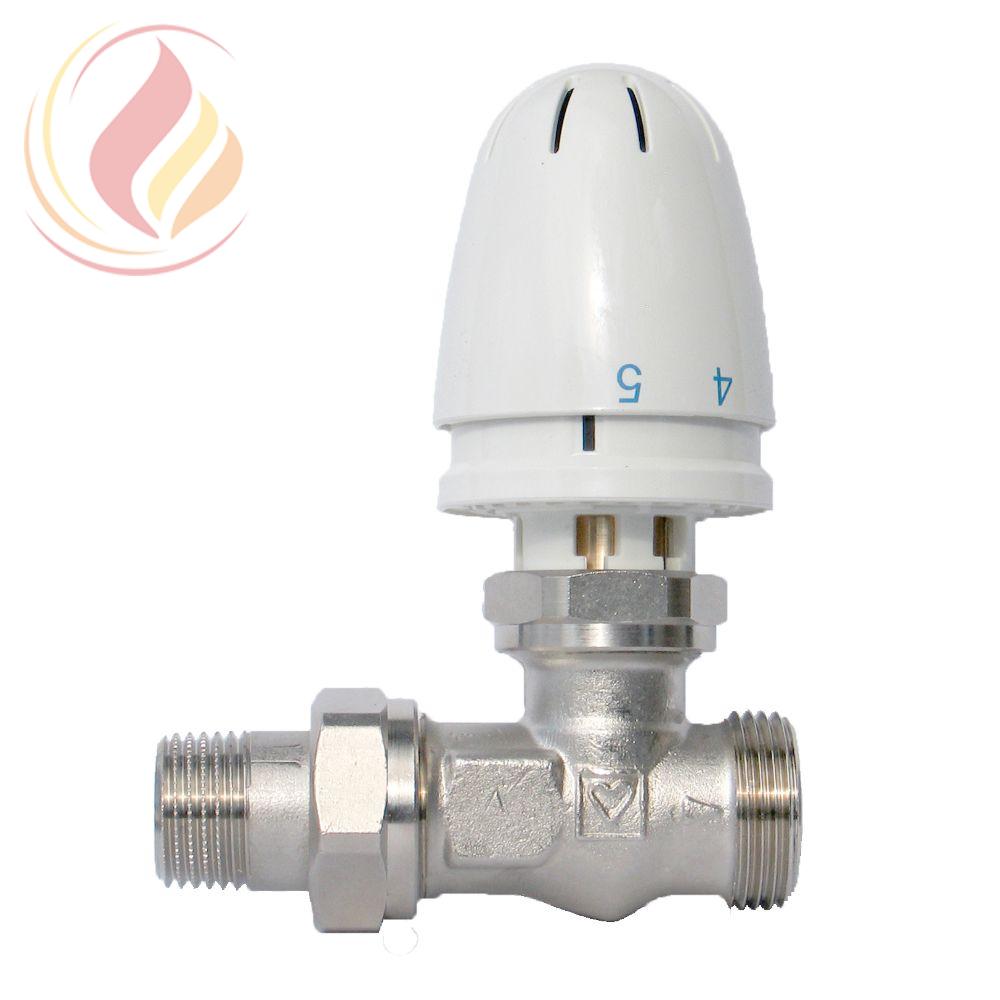

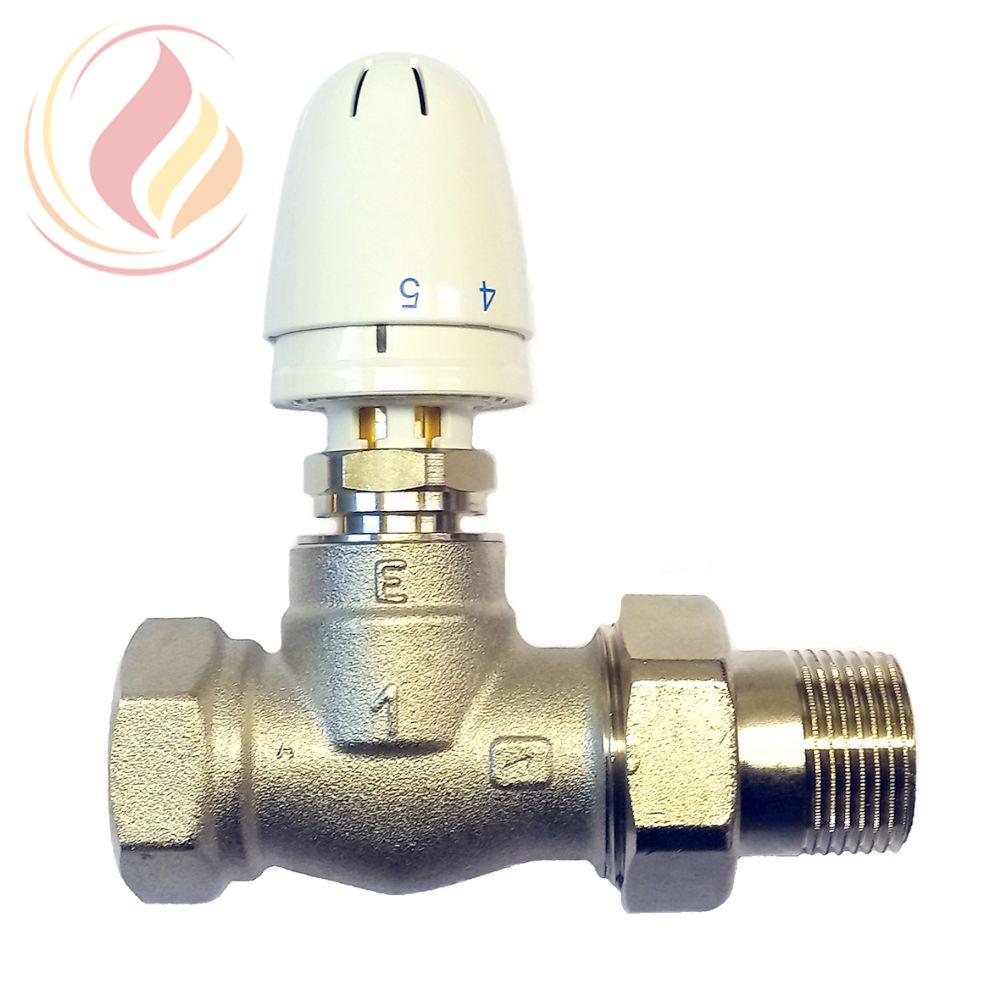

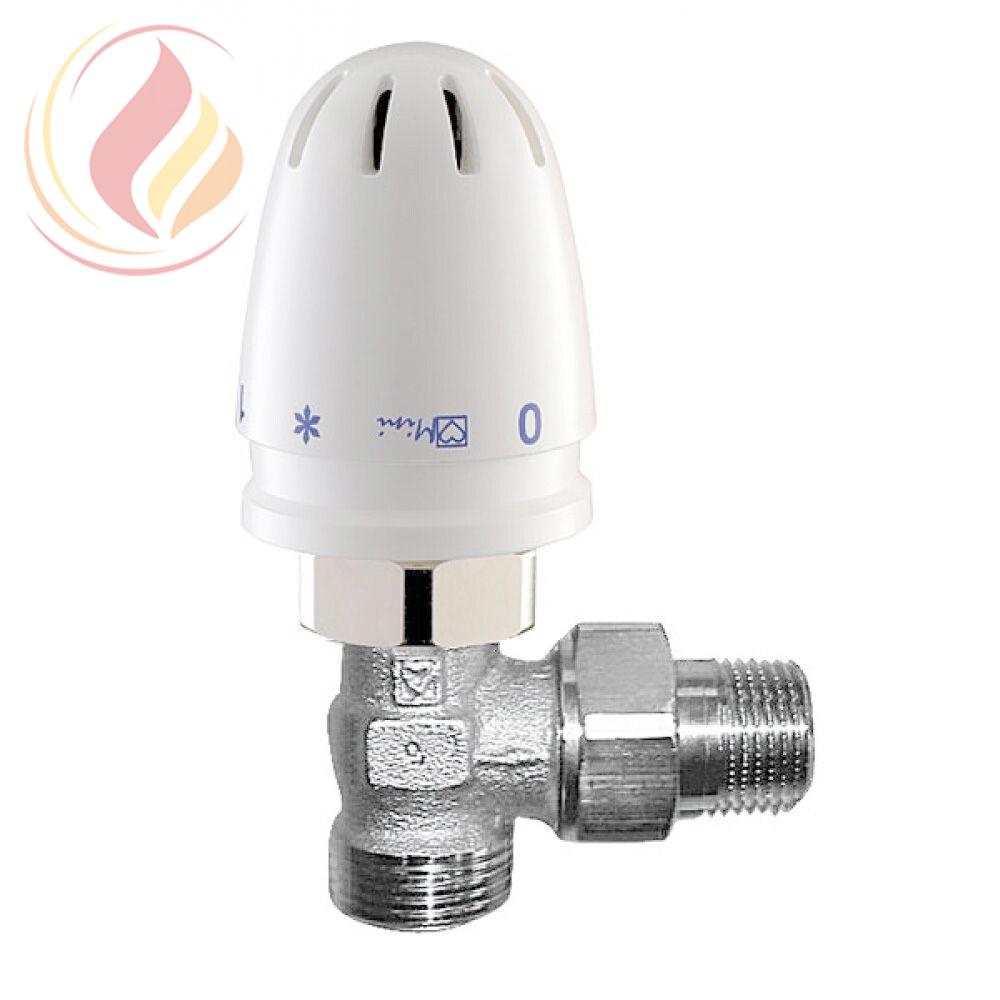

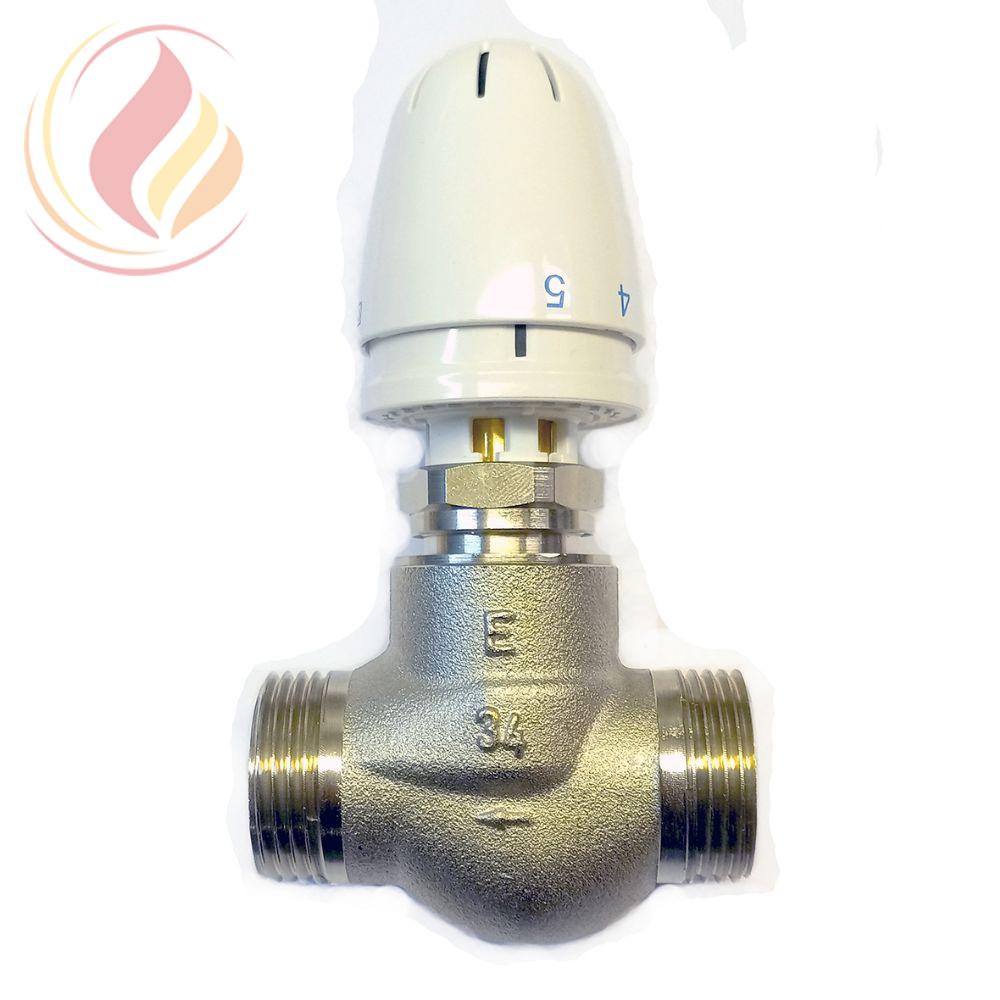

Параметры\Номер для заказа 1920123 1920124 7723T920115 7723T920120 7723T920121 7723T920125
Исполнение корпуса Прямой Угловой Прямой Прямой Прямой Прямой
Датчик температуры Среды Среды Среды Среды Среды Среды
Материал корпуса клапана Никелированная латунь Никелированная латунь Никелированная латунь Никелированная латунь Никелированная латунь Никелированная латунь
ПРопускная способность клапана Kvs, м3/час 0,6 0,6 5,0 5,0 5,0 5,0
Присоединение труб 1/2"НР-"евроконус" 1/2"НР-"евроконус" 1/2"НР(разъем)-1/2"ВР 3/4"НР(разъем)-3/4"ВР 3/4"НР-3/4"НР 1"НР(разъем)-1"ВР
Диапазон настраиваемой температуры, °C + 25 ... + 60 + 25 ... + 60 + 25 ... + 60 + 25 ... + 60 + 25 ... + 60 + 25 ... + 60
Блокировка уставки Есть Есть Есть Есть Есть Есть
Ограничение уставки Есть Есть Есть Есть Есть Есть
Цвет термостатического элемента Белый RAL9016 Белый RAL9016 Белый RAL9016 Белый RAL9016 Белый RAL9016 Белый RAL9016
Максимальная температура среды, °C + 110 + 110 + 110 + 110 + 110 + 110
Максимальный перепад давления, бар 1 1 1 1 1 1
Статическое давление, бар 10 (PN10) 10 (PN10) 10 (PN10) 10 (PN10) 10 (PN10) 10 (PN10)
Предварительная настройка клапана Нет Нет Нет Нет Нет Нет
Цена,руб. с НДС от 5680 руб от 5680 руб от 5807 руб от 6267 руб от 7123 руб от 7858 руб


Соединители для труб металлопластиковых и PE-X, 3/4", "евроконус"

Артикул соединителя Диаметр х толщина, мм Резьба, G Цена, руб.(розница/пост./опт)
1609803 Herz 16 x 2,0 3/4"
1609812 Herz 16 x 2,2 3/4"
1609813 Herz 16 x 2,25 3/4"
1609804 Herz 17 x 2,0 3/4" -
1609807 Herz 18 x 2,0 3/4"
1609806 Herz 18 x 2,5 3/4"
1609808 Herz 20 x 2,0 3/4"
1609811 Herz 20 x 2,5 3/4"
1609809 Herz 20 x 2,8 3/4"
1609810 Herz 20 x 3,5 3/4"


ЗАПАСНЫЕ ЧАСТИ

T2050RTL Termicus Термостатический элемент для клапанов RTL, +20...+50°С
