Клапаны термостатические для систем отопления - 18846 TERMICUS 7761T742144 Клапан трехходовой термостатический для систем отопления, DN15, +40...+70°С, Kvs 3,5 м3/час, с выносным термобаллоном (правый)

Цена: 5 675,00 р. - цена актуальна

В корзину:

18846 TERMICUS 7761T742144 Клапан трехходовой термостатический для систем отопления, DN15, +40...+70°С, Kvs 3,5 м3/час, с выносным термобаллоном (правый)
18846 TERMICUS 7761T742144 Клапан трехходовой термостатический для систем отопления, DN15, +40...+70°С, Kvs 3,5 м3/час, с выносным термобаллоном (правый)18846 TERMICUS 7761T742144 Клапан трехходовой термостатический для систем отопления, DN15, +40...+70°С, Kvs 3,5 м3/час, с выносным термобаллоном (правый)



Описание:

Клапан трехходовой термостатический трехосевой 7761T742144 Termicus

для систем отопления, с выносным термобаллоном и ложементом для крепления к трубе в комплекте.

ПРИМЕНЕНИЕ

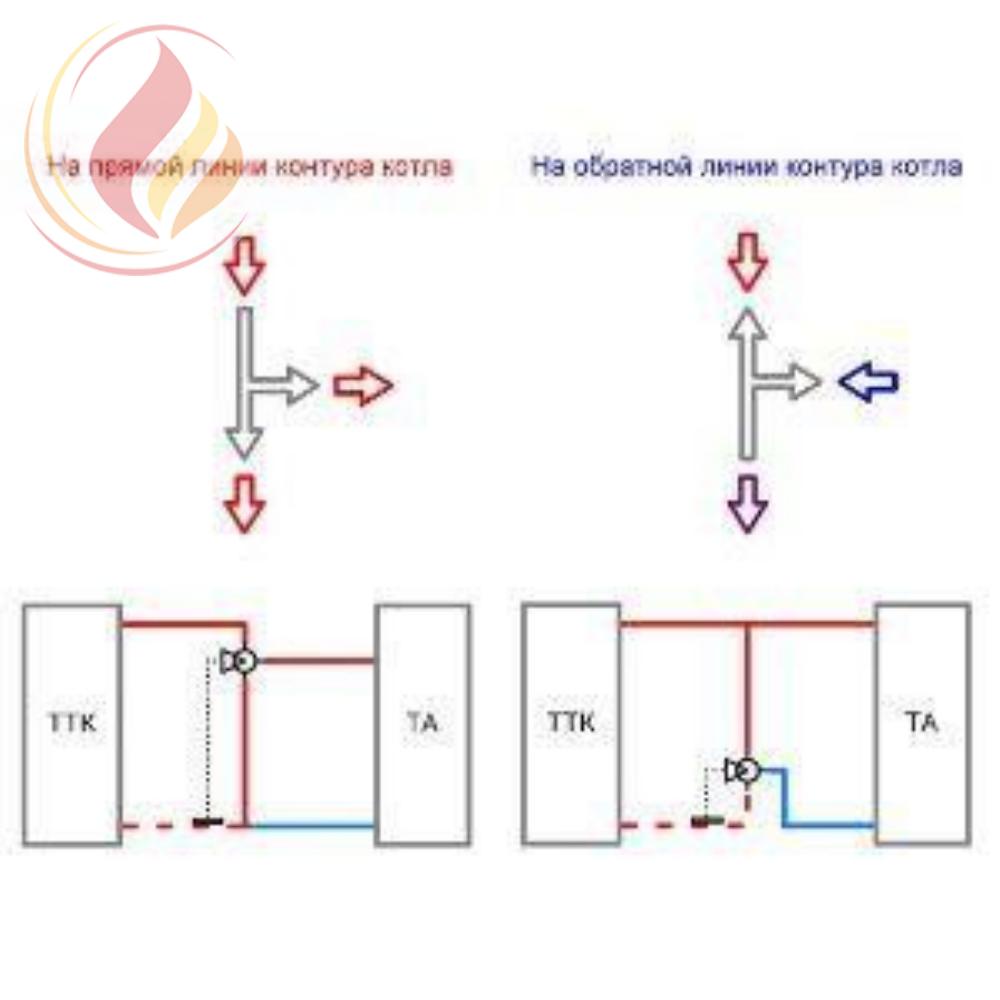

Трехходовый термостатический клапан 7761T742144 Termicus используется, как:
- Для поддержания температуры воды в системе радиаторного отопления.
- Антиконденсатный клапан на обратной линии твердотопливного котла.
При нагреве выносного термобаллона термостатический элемент давит на ток клапана и открывает порт В-АВ (байпас). При снижении темпреатуры термобаллона шток клапана поднимается, тем самым закрывая порт В-АВ и открывая порт А-АВ. Байпас не перекрывается полностью

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Диапазон регулирования,°С +40...+70
Гистерезис, К 0,3
Защита от перегрева, К 10 выше макс. значения по шкале
Работа клапана При нагреве термобаллона термостат закрывает канал А-АВ и открывает канал В-АВ(байпас).
Диаметр (DN), мм 15
Присоединение труб резьбовое 1" НР, плоское уплотнение
Пропускная способность клапана Kvs, м3/ч 3,5
Максимальная рабочая температура, °C 120
Максимальное рабочее давление, бар 10
Максимальный перепад давления на клапане при работе в термостатическом режиме, бар 0,2
Корпус клапана никелированная латунь
Шпиндели нержавеющая сталь
Уплотнение EPDM
Масса, кг
Производство Австрия


МОНТАЖ И ЭКСПЛУАТАЦИЯ
- Монтаж должен осуществляться по направлению потока, который обозначен стрелками на корпусе клапана. Для клапана 7761T742144 поток распределяется справа налево.
- Все модели клапана поставляются с белым защитным колпачком. Присоединения для труб в объем поставки не входят.
- Защитный колпачок служит для защиты клапана на время транспортировки и промывки во время пуска системы. При замене защитного колпачка на термостатическую головку мы получаем термостат, без слива воды из системы.
- Ручная установка степени открытия клапана 2К с помощью защитного колпачка:
По окружности защитного колпачка, в рифленой области, нанесены две риски, соответственно маркировке "+" и "-".
1. Закрыть клапан, поворачивая защитный колпачок по часовой стрелке до упора.
2. Запомнить положение метки "+".
3. Поворачивая защитный колпачок против часовой стрелки, совместить метку "-" с меткой "+". Это положение соответствует степени открытия клапана 2К.
- Чтобы избежать образование отложений, шпиндель в верхней части клапана защищен вторым уплотнительным кольцом. В качестве уплотнения шпинделя служат 2 O-Ring уплотнения, которые находятся в латунной втулке. Втулку можно заменить во время эксплуатации системы. Уплотнительные кольца обеспечивают простоту в обслуживании и легкость хода шпинделя клапана.

ВНИМАНИЕ!
EPDM-уплотнения, под воздействием смазочных материалов на основе минеральных масел, разбухают и выходят из строя. В качестве антифризов допускается использование водных растворов этилен- и пропиленгликоля с объемной концентрацией 15-45% с ингибиторами коррозии.

Параметры\Номер для заказа 7761T742143 7761T742145 7745T742120 7761T742144 7761T742146 7746T742120
Диапазон регулирования температуры,°С +40...+70 +40...+70 +40...+70 +40...+70 +40...+70 +40...+70
Гистерезис, К 0,3 0,3 0,3 0,3 0,3 0,3
Диаметр клапана (DN), мм 15 20 20 15 20 20
Присоединение труб резьбовое 1/2" НР резьбовое 3/4" НР резьбовое 3/4" НР резьбовое 1/2" НР резьбовое 3/4" НР резьбовое 3/4" НР
Пропускная способность клапана Kvs, м3/ч 3,5 4,2 5,5 3,5 4,2 5,5
Максимальная рабочая температура, °C 120 120 120 120 120 120
Максимальное рабочее давление, бар 10 10 10 10 10 10
Максимальный перепад давления на клапане при работе в термостатическом режиме, бар 0,2 0,2 0,2 0,2 0,2 0,2
Распределение потоков в клапане Слева направо Слева направо Слева направо Справа налево Справа налево Справа налево
Масса, кг
Цена,руб. с НДС от 4233 руб от 4285 руб от 4452 руб от 4233 руб от 4285 руб от 4452 руб


АНАЛОГИЧНЫЕ ТРЕХХОДОВЫЕ ТЕРМОСТАТИЧЕСКИЕ КЛАПАНЫ

Параметры\Номер для заказа 7761T742101 7761T742102 7761T742103 7761T742104
Диапазон регулирования, °C + 40 … + 70 + 40 … + 70 + 40 … + 70 + 40 … + 70
Максимальная температура среды, °C 120 120 120 120
Максимальное давление среды, (PN) бар 10 10 10 10
Диаметр клапана, (DN) мм 15 20 25 32
Пропускная способность, (Kvs) м3/час 3,0 3,0 6,27 6,44
Присоединение труб, G (плоское уплотнение) 3/4" НР 1" НР 1 1/4" НР 1 1/2" НР
Цена,руб. с НДС от 4132 руб от 4342 руб от 5201 руб от 5282 руб


ПРИНАДЛЕЖНОСТИ

ГШ2015 Termicus Соединение накидная гайка 3/4" ВР со штуцером под ключ 1/2" НР , DN15, PN16, без покрытия
ГС13120 Termicus Гильза для термобаллона 11 х 130 мм, нержавеющая сталь, 1/2" присоединительная резьба наружная.


ЗАПАСНЫЕ ЧАСТИ

T4070 Термостатический элемент с выносным термобаллоном +40...+70°С, капиляр 2м
1632922 Сменная букса
1689000 Комплект уплотнительных колец
