Описание:
| Диапазон регулирования температуры, °C | +5...+30 | ||
| Интервал измерения температуры, сек. | 40 | ||
| Точность измерения температуры, °C | +-0,5 | ||
| Рабочая температура, °C | 0...+50 | ||
| Диапазон влажности, %RH | 80 без конденсата | ||
| Напряжение питания термостата, В/Гц | 230/50 | ||
| Мощность, В | 2 | ||
| Коммутирующие возможности, В | 230В ±10%, 50Гц, 1А | ||
| Тип контакта | SPST реле для 2-х проводного подключения | ||
| Габаритные размеры (ВхШхГ), мм | |||
| Термостат (ВхШхГ), мм | 86 x 86 x 31 | ||
| Масса, кг | 0,105 | ||
| Гарантия, лет | 1 |
ФУНКЦИИ
- Функция защиты клапана: каждые 14 дней на 10 минут после последнего управления.
- Функция защиты от замерзания: с +5°C в режиме отопления. В режиме охлаждения не активно.
- Функция охлаждения
МОНТАЖ И ЭКСПЛУАТАЦИЯ

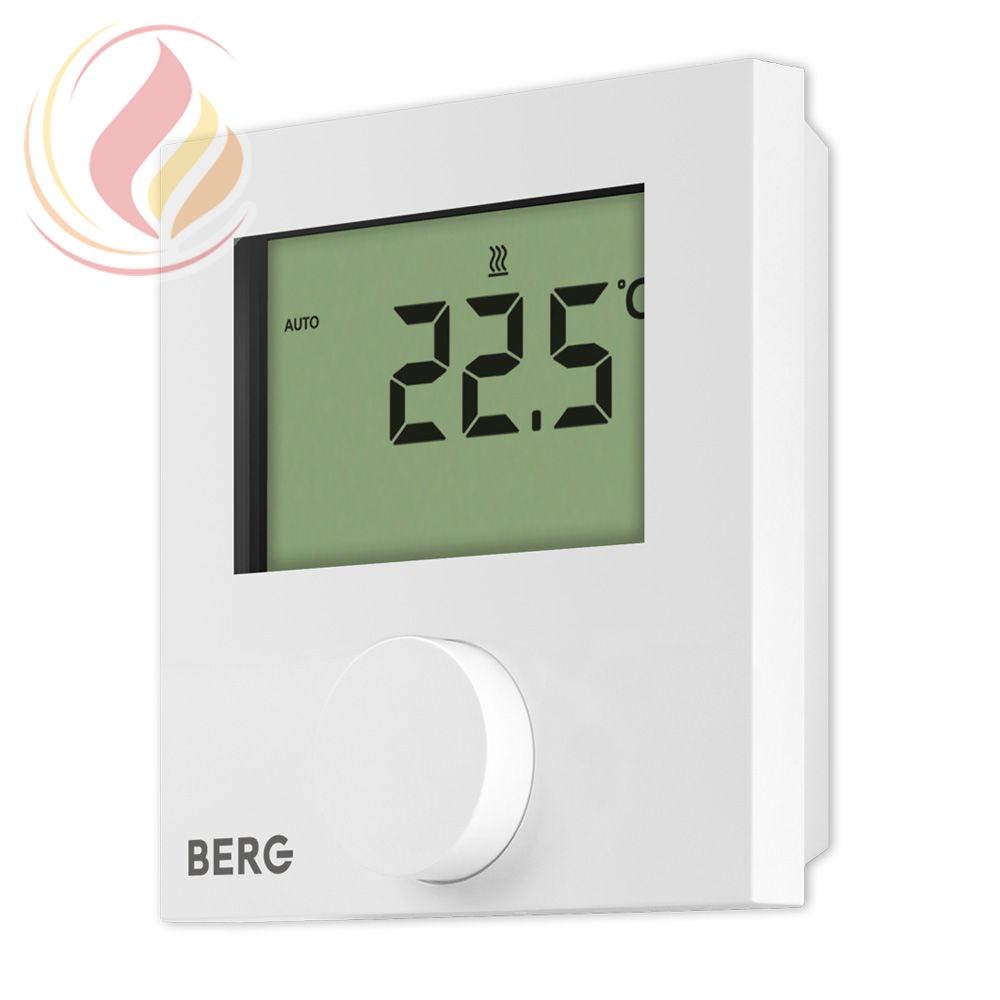

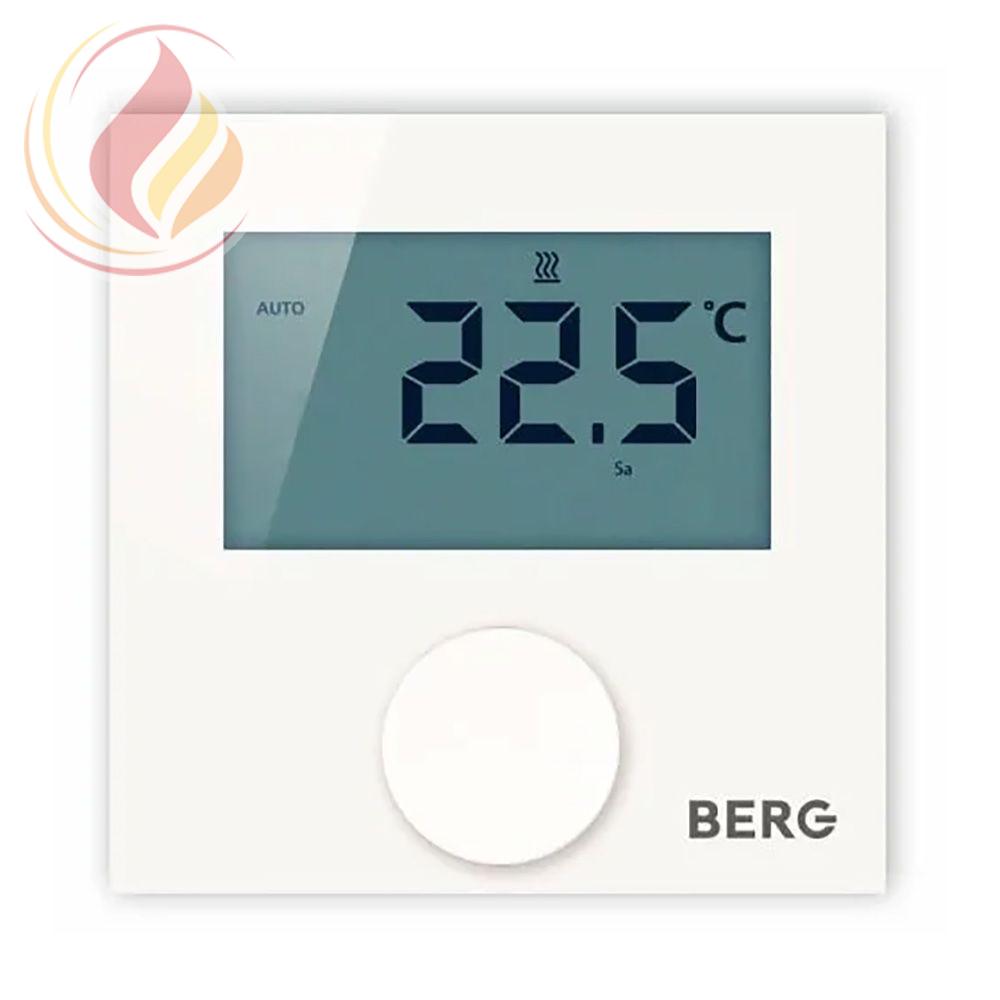

- Электронный комнатный термостат BT30-230 BERG предназначен для установки на поверхность стены внутри жилого помещения, где температура воздуха в перделах от 0 до 50°C. Избегайте установки термостата в помещениях с высоким уровнем влажности.
- Для обеспечения наилучшей эффективности термостат BT30-230 следует установить на открытом пространстве, на расстоянии, по крайней мере, 30 см от любых металлических объектов, включая распределительные шкафы и корпус бойлера. Запрещено устанавливать термостат на металлический распределительный шкаф.
- Смонтировать регулятор прямо на стену или на штепсельную розетку для скрытой проводки. Установите термостат BT30-230, подключите его к сети электропитания и включите. Термостат BT30-230 должен устанавливаться на стене, на расстоянии 1,2 – 1,5 метра от уровня пола, вместе с хорошей циркуляцией воздуха и усредненной температурой для данного помещения.
ВАЖНО! НЕ устанавливайте термостат рядом с источниками тепла (радиаторами, тепловентиляторами, TV или осветительными приборами), в непосредственной близости от дверей и окон, или на месте, освещенном прямыми солнечными лучами.
НАСТРОЙКА
Для активации меню или функций нажать ручку настройки. Вращение селектора позволяет переключать меню и их функции, открытие осуществляется повторным нажатием. Выполнить настройку, для подтверждения нажать селектор. При отсутствии дальнейшего управления через макс. 30 сек. дисплей переключается в исходное состояние.
Термоэлектрические приводы MT-4 Honeywell, 90 Н, ход штока 2,5 мм, вкл./выкл. и ШИМ
| Модель привода | Напряжение/ Мощность, Vac ; VA | Положение штока при обесточивении | Концевой выключатель | Пусковой ток, А | Длина кабеля, м | Время хода, мин. | |||||||
MT4-024-NC Honeywell | 24; 3 | выдвигается | - | 0.2 | 1 | 4.0 | |||||||
MT4-024-NO Honeywell | 24; 3 | втягивается | - | 0.2 | 1 | 4.0 | |||||||
MT4-024-NC-2,5M Honeywell | 24; 3 | выдвигается | - | 0.2 | 2,5 | 4.0 | |||||||
MT4-024-NO-2,5M Honeywell | 24; 3 | втягивается | - | 0.2 | 2,5 | 4.0 | |||||||
MT4-024S-NC Honeywell | 24; 3 | выдвигается | 1 | 0.2 | 1 | 4.0 | |||||||
MT4-024S-NO Honeywell | 24; 3 | втягивается | - | 0.2 | 1 | 4.0 | |||||||
MT4-230-NC Honeywell | 230; 3 | выдвигается | - | 0.4 | 1 | 4.0 | |||||||
MT4-230-NO Honeywell | 230; 3 | втягивается | - | 0.4 | 1 | 4.0 | |||||||
MT4-230-NC-2,5M Honeywell | 230; 2 | выдвигается | - | 0.4 | 2,5 | 4.0 | |||||||
MT4-230-NO-2,5M Honeywell | 230; 2 | втягивается | - | 0.4 | 2,5 | 4.0 | |||||||
MT4-230S-NC Honeywell | 230; 3 | выдвигается | 1 | 0.4 | 1 | 4.0 | |||||||
MT4-230S-NO Honeywell | 230; 3 | втягивается | 1 | 0.4 | 1 | 4.0 |
ПРИНАДЛЕЖНОСТИ

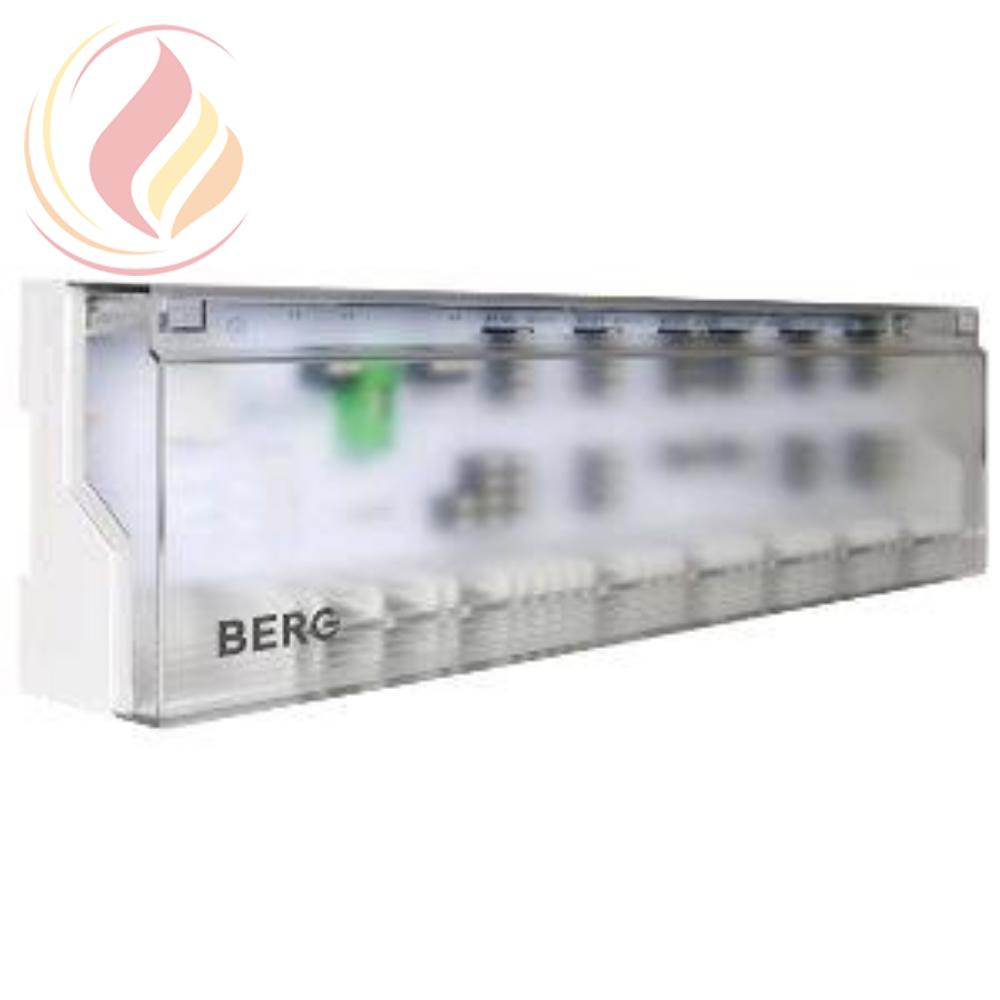

| BC106S BERG | Центр коммутации термостатов и приводов с управлением котлом (насосом), 6 зон, 230В, 2А | ||
BC110S BERG | Центр коммутации термостатов и приводов с управлением котлом (насосом), 10 зон, 230В, 2А |
