Описание:

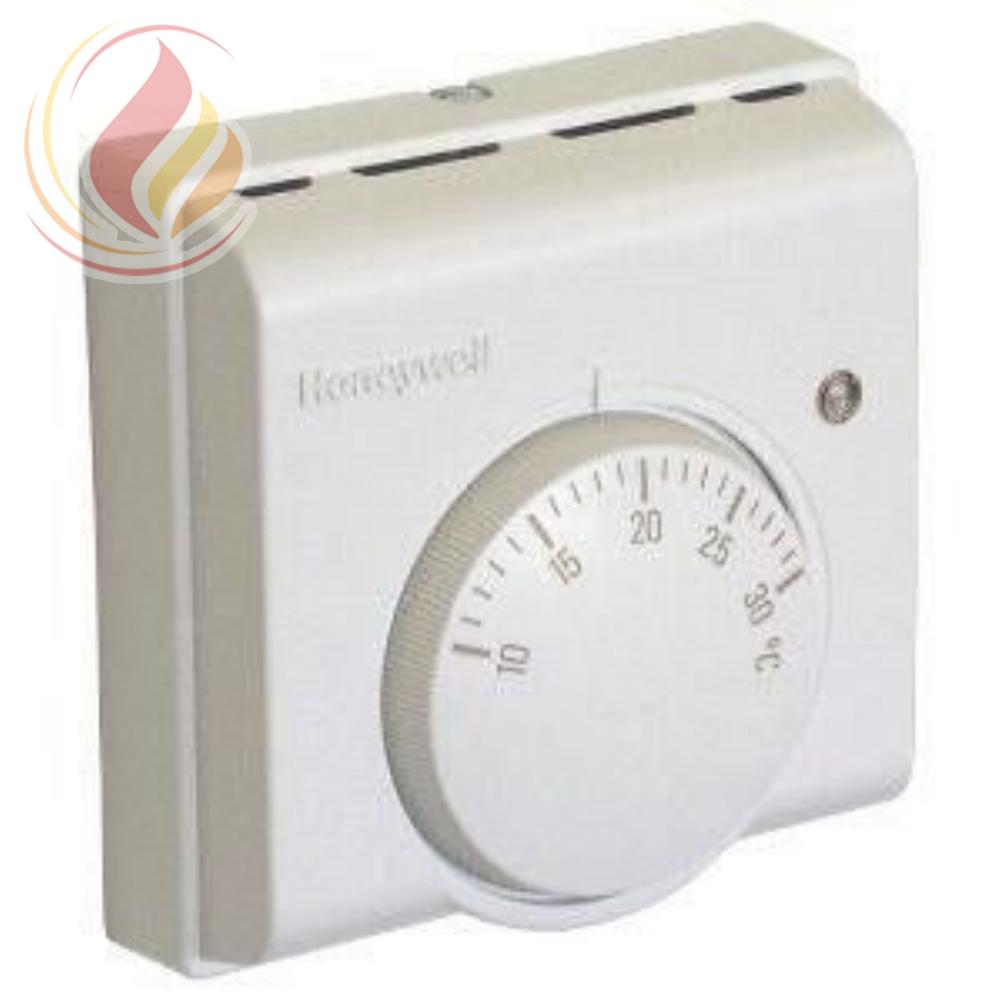

Комнатный термостат для отопления T4360B1007 Honeywell, 10…30°C, 16А, SPST


ПРИМЕНЕНИЕ

Комнатный термостат для отопления T4360B1007 Honeywell предназначен для автоматического (ВКЛ/ВЫКЛ) управления газовыми котлами, циркуляционными насосами и зонными клапанами в системах отопления, в которых требуется двухпозиционное регулирование 16 А (омическая нагрузка) для прямого переключения сильноточных нагрузок (электрического нагревателя).


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

МОНТАЖ И ЭКСПЛУАТАЦИЯ
- Комнатный термостат T4360B1007 Honeywell является элементом
регулирования температуры в вашей системе отопления и должен располагаться в месте с хорошей циркуляцией воздуха при средней температуре на внутренней стене на высоте примерно 1,5 м от пола.
- Монтаж термостата T4360B1007 Honeywell можно производить непосредственно на стене или распределительной коробке. Крепежные
винты предусмотрены для обоих вариантов монтажа. При специальных требованиях монтажа поставляется дополнительный подрозетник.
- Стандартный доступ к электропроводке обеспечен через отверстие в основании термостата, возле верхнего края. Существуют также 4 прореза на крышке (2 в верхней части и 2 по бокам) при необходимости поверхностного монтажа.


ВАЖНО!
- Запрещается размещать термостат на сквозняках, вблизи зон действия горячего или холодного воздуха от водопроводных труб или лучистого тепла от солнца и бытовых приборов.


Комнатные термостаты T4360 / T6360 / T8360 Honeywell, SPST/SPDT

Модель термостата		Управление		Режим		Нагрузка, В/А		Особенности
T4360A1009 Honeywell		SPST		Нагрев		230/10		Защита от замерзания
T4360B1007 Honeywell		SPST		Нагрев		230/16
T4360B1031 Honeywell		SPST		Нагрев		230/16		Светодиод
T4360D1003 Honeywell		SPST		Нагрев/холод		230/6(2)
T4360D1011 Honeywell		SPST		Нагрев/холод		230/6(2)		Светодиод
T6360A1004 Honeywell		SPDT		Нагрев/холод		230/10(3)
T6360A1012 Honeywell		SPDT		Нагрев/холод		230/10(3)		Светодиод
T6360A1079 Honeywell		SPDT		Нагрев/холод		230/10(3)		Белая коробка
T6360A1152 Honeywell		SPDT		Нагрев/холод		230/10(3)		Крупная шкала
T8360A1000 Honeywell		SPDT		Нагрев/холод		24/0,127		Антисипатор

СОВМЕСТИМЫЕ ЭЛЕКТРОПРИВОДЫ

Электроприводы VC Honeywell, SPST/SPDT

Модель электропривода		Напряжение питания, В/Гц		Управляющий сигнал		Время хода, сек		Кабель, м
VC4013ZZ00/U Honeywell		230/50		SPST (2-пров.)		6		1
VC4012ZZ00/U Honeywell		230/50		SPST (2-пров.)		6		без кабеля
VC6013ZZ00/U Honeywell		230/50		SPDT (3-пров.)		6		1
VC6012ZZ00/U Honeywell		230/50		SPDT (3-пров.)		6		без кабеля
VC8011ZZ00/U Honeywell		24/50		SPST (2-пров.)		6		1
VC8010ZZ00/U Honeywell		24/50		SPST (2-пров.)		6		без кабеля

Термоэлектрические приводы MT-4 Honeywell, 90 Н, ход штока 2,5 мм, вкл./выкл. и ШИМ

Модель привода		Напряжение/ Мощность, Vac ; VA		Положение штока при обесточивении		Концевой выключатель		Пусковой ток, А		Длина кабеля, м		Время хода, мин.
MT4-024-NC Honeywell		24; 3		выдвигается		-		0.2		1		4.0
MT4-024-NO Honeywell		24; 3		втягивается		-		0.2		1		4.0
MT4-024-NC-2,5M Honeywell		24; 3		выдвигается		-		0.2		2,5		4.0
MT4-024-NO-2,5M Honeywell		24; 3		втягивается		-		0.2		2,5		4.0
MT4-024S-NC Honeywell		24; 3		выдвигается		1		0.2		1		4.0
MT4-024S-NO Honeywell		24; 3		втягивается		-		0.2		1		4.0
MT4-230-NC Honeywell		230; 3		выдвигается		-		0.4		1		4.0
MT4-230-NO Honeywell		230; 3		втягивается		-		0.4		1		4.0
MT4-230-NC-2,5M Honeywell		230; 2		выдвигается		-		0.4		2,5		4.0
MT4-230-NO-2,5M Honeywell		230; 2		втягивается		-		0.4		2,5		4.0
MT4-230S-NC Honeywell		230; 3		выдвигается		1		0.4		1		4.0
MT4-230S-NO Honeywell		230; 3		втягивается		1		0.4		1		4.0

ПРИНАДЛЕЖНОСТИ

Дополнительно, вам может потребоваться:

Паспорт комнатных термостатов T4360_T6360 Honeywell.pdf

Декларация соответствия датчики_контроллеры Honeywell.pdf
